關于止回閥有異響的談?wù)?選型錯誤

選擇合適的止回閥的類型和尺寸，可以在啟動之前避免任何問題。

你有沒有聽過止回閥發出"咔嗒"聲？多年來，我去過很多工地現場，也和許多不同公司的維修人員交流過，這似乎是一種常見現象。當被問及是否聽過止回閥發出"咔嗒"聲（通常是快速的"咔嗒咔嗒"聲）時，他們都表示曾聽到過。

如果您持續聽到止回閥發出這種聲音，說明您的止回閥（以及彈簧，如果是彈簧式止回閥）尺寸過大，不適合您的應用。從本質上講，是系統流量不足以使當前安裝的止回閥完全打開。

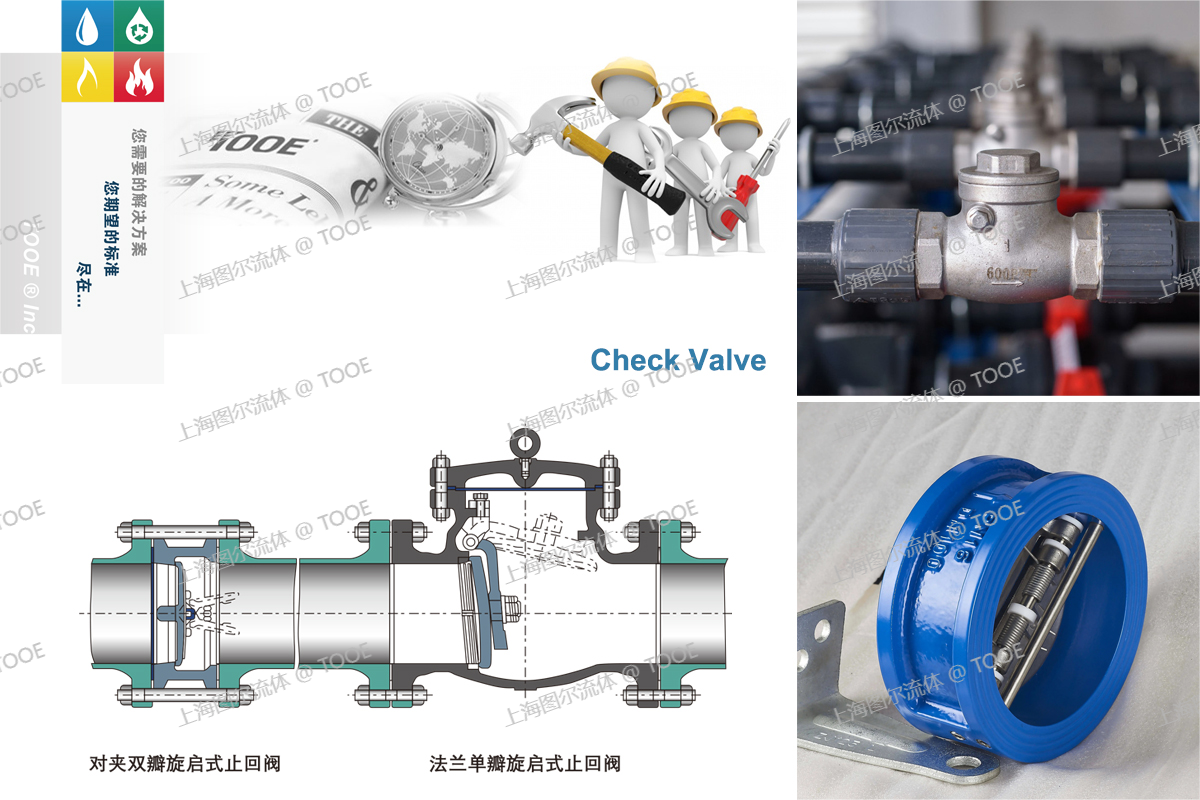

對于旋啟式或雙閥瓣（蝶形）止回閥，通常只能是選擇減小閥門尺寸（與管道尺寸相比），以嘗試產生更大的流速，從而完全打開止回閥。

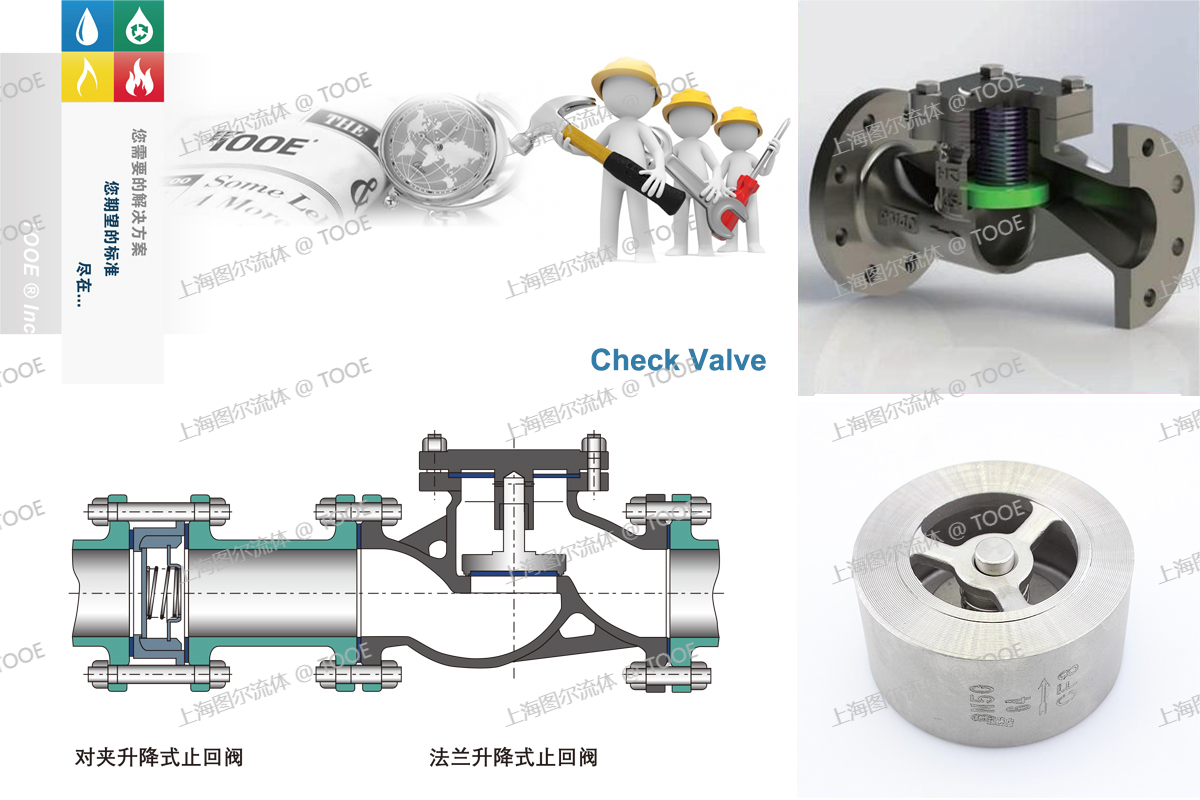

對于活塞式或升降式止回閥通常采用彈簧加載，這種類型的止回閥可以有兩種選擇（取決于制造商）：
1. 減小閥門尺寸以增加壓降，使止回閥完全打開（就像旋啟式或蝶式止回閥一樣）。
2. 降低彈簧開啟壓力，從而減少完全打開止回閥所需的壓力降。

你的下一個問題可能是：“那么，如何確保我為單向管道應用選擇的止回閥能夠完全打開（避免閥門抖動的可能性）？”問得好，好消息是，這個問題是有答案的！

V = 管道內水流速度（ft/s） Q = 管道內水流量 D = 管道內徑

對于旋啟式或蝶形止回閥，無論您選擇哪個制造商、系列或尺寸的止回閥，都有最低流速要求。最好聯系制造商，了解您所選購止回閥的最低流速要求。如果您未達到所需的最低流速，則說明您的止回閥處于部分開啟狀態。任何部分開啟的止回閥都可能發生抖動。任何出現抖動的止回閥都可能過早磨損（有時磨損非常嚴重）。此外，由于部分開啟的止回閥的 Cv 值低于全開狀態，因此通過止回閥的實際壓降也會更高。

流量公式 (僅限非節流湍流)
1. 液體計算公式
V = 液體流量 dP = 壓力降 G = 液體比重（水 = 1.0） Cv = 閥門系數
2. 氣體計算公式
Q = 氣體流量 dP = 壓力降 T = 流體介質的絕對溫度（蘭金度 = °F+460） P1 = 進口壓力（絕對壓力，psia） P2 = 出口壓力（絕對壓力，psia） Cv = 閥門系數 G = 氣體比重（空氣 = 1.0） 備注：為了計算目的，壓差dP不應超過入口壓力P1的一半
3. 飽和蒸汽計算公式
W = 飽和蒸汽流量 (lb/h) dP = 壓力降 P1 = 進口壓力（絕對壓力，psia） P2 = 出口壓力（絕對壓力，psia） Cv = 閥門系數 備注：為了計算目的，壓差dP不應超過入口壓力P1的一半

對于活塞式止回閥或升降式止回閥，完全開啟所需的最小壓降量因制造商、系列和尺寸而不同。大多數制造商計算出的最小壓降量約為彈簧開啟壓力的2至5倍。如果壓降量低于此要求，則意味著計算公式不準確（因為您輸入的是完全開啟的止回閥的Cv值），止回閥處于部分開啟狀態，并且存在止回閥抖動的風險。如前所述，任何部分開啟的止回閥都可能發生抖動。任何發生抖動的止回閥都可能過早磨損（有時磨損非常嚴重）。

一般來說，止回閥（以及彈簧，如果有的話）的尺寸應該根據具體應用系統來選擇，而不是管道尺寸。止回閥僅依靠系統中介質的流量、壓力、比重和溫度來工作。與控制閥不同，止回閥沒有外部驅動裝置。更具體地說，止回閥不像控制閥那樣有手動、電動、氣動或液壓驅動裝置。

控制閥由于由驅動裝置控制，因此無論系統流量如何變化，都能確保其完全打開。而止回閥則完全取決于流量條件，即是否產生足夠的流速或壓降以使其完全打開。在常規的管道止回應用中，為了消除閥門抖動的可能性，并最大限度地延長止回閥的使用壽命，您需要確保止回閥完全打開。

還有其他一些應用類型，例如非規范壓力釋放、真空泄壓、注入、背壓調節和保持靜態液位壓力，在這些情況下，您需要根據不同的應用類型來選擇合適的止回閥尺寸。請咨詢您的制造商，比如：上海圖爾流體技術有限公司，以獲取針對這些特定應用類型的正確指南。

總結要點，對于單向管道應用選擇，請記住以下幾點：
1. 任何部分開啟的止回閥都可能發出咔嗒聲。
2. 如果止回閥發出咔嗒聲，它很可能會過早磨損（有時磨損會非常嚴重）。
3. 根據應用情況選擇止回閥（以及彈簧，如果有的話）的尺寸，而不一定要根據管道尺寸來選擇。
4. 旋啟式和雙瓣（蝶形）止回閥需要一定的最小流速才能完全打開。
5. 活塞式/升降式止回閥需要達到一定的最小計算壓降才能完全打開。
6. 如果止回閥未達到最小流速或最小壓降要求，則計算出的壓降也不會準確，因為閥門沒有完全打開，所以無法獲得完整的Cv值。
7. 對于止回閥的任何疑問，包括尺寸選擇，請務必聯系制造商。
