氣動調節閥簡介

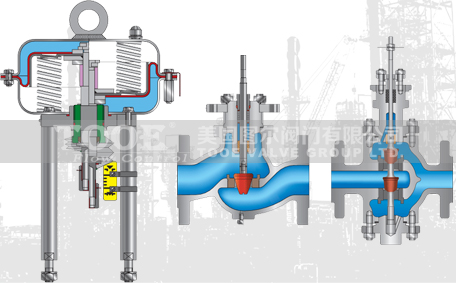

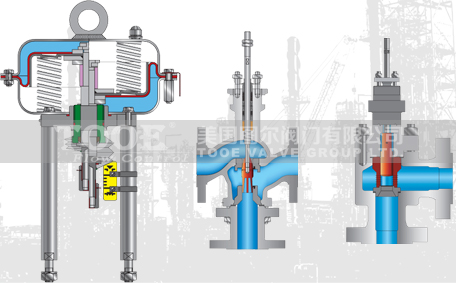

氣動調節閥工作是以壓縮空氣作為動力源，以氣動薄膜執行器為驅動機構，結合閥門定位器接收來自PLC或控制儀表輸出的信號，實現自動控制調節閥開度，精準的調節介質流量、壓力、溫度參數的給定值。氣動執行機構可分為單作用式和雙作用式兩種，單作用執行器內有復位彈簧，而雙作用執行器內沒有復位彈簧。其中單作用執行器，可在失去氣源或發生故障時，自動歸位到閥門初始所設置的開啟或關閉狀態。氣動調節閥根據動作形式分氣開型和氣關型兩種，即所謂的常開型和常閉型，氣動調節閥的氣開或氣關，通常是通過執行機構的正反作用和閥態結構的不同組裝方式實現�？刂崎y閥體主要為直行程調節閥，閥芯一般是在直線上往復運動，典型的產品有氣動單座調節閥、氣動雙座調節閥、氣動套筒調節閥、氣動三通調節閥、氣動角型調節閥等。

調節閥是一種應用廣泛的控制閥，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件，根據不同的介質、工況壓力、溫度、粘度等工藝參數選擇不同內件形式：單座調節閥、籠式調節閥、多孔式調節閥、多級式調節閥、迷宮式調節閥,V型微流量調節閥(如下圖介紹)，閥門采用動態設計，流阻低，流量特性精度高，廣泛應用于石油、化工、電力、冶金、制藥、食品、造紙等行業的流體自動控制。

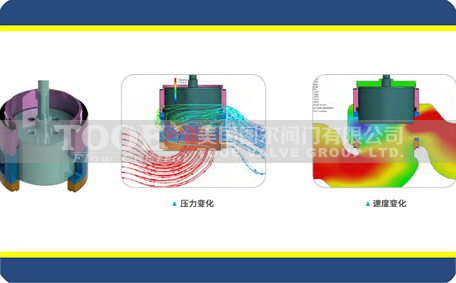

- 籠式調節閥：采用壓力平衡式設計，故能承受較高的工作壓差，套筒上裝有進口高性能密封環，有效提高泄露等級；設有改善套筒周圍流體平穩流動的導流翼，對于規格稍大、壓差較高(非空化)、工況苛刻的工藝條件尤其適合。

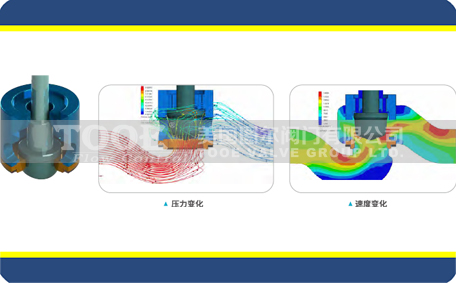

- 籠式單座調節閥：采用流體壓力不平衡型閥芯頂部導向結構，單座閥芯與籠式導向的閥內件組合結構，籠式導向套還起到了抗沖刷、防空化到作用；適用于小規格、高溫等苛刻工況，尤其適合于各類漿料、聚合物、及高溫介質。

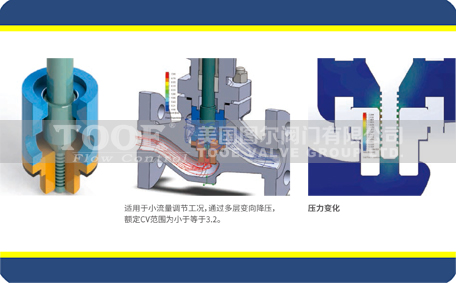

- 多級降壓調節閥：采用3-8級閥芯串聯結構，逐級同比降壓，全行程范圍均具有防空化能力，密封面防沖刷設計可防止小開度、高壓差條件下的密封損傷；多級導向結構可有效防止閥芯在高壓流體作用下的振動，調節精度高；在高壓差、微小流量調節工況條件下亦具有較強的適應能力。
- 微流量調節閥：采用流體壓力不平衡型閥芯結構，特殊的單座"V形"閥芯與籠式頂部導向的閥內件組合，適用于微流量及微小流量調節工況，整體堆焊司太立合金的閥芯、閥座與套筒組合有效起到了抗沖刷、防空化的作用，快卸式的閥內件組合，便于流量的試制與閥內件的更新。

- 多孔式減噪降壓調節閥：多孔式結構可減少閃蒸和空化的破壞性，閥座泄漏、dBA水平、閃蒸和氣蝕基于閥內件的結構設計標準，尺寸可用于1/2"~18"(選項20"~36")，帶有平衡和不平衡閥塞；通常適用于各類高溫、高壓差的氣體、蒸汽工況場合。
- 迷宮式減噪降壓節閥：采用獨特的先進設計，介質通過圓盤片一系列的直角彎道使流速得到完全的控制，每一級被多次降壓所產生的壓降均不足以形成閃蒸，從根本上消除了氣蝕現象，動態穩定性好，適用于高壓差、易氣蝕的苛刻工況。
