動態平衡電動調節閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【動態平衡電動調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

動態平衡電動調節閥概述

EDRV系列動態平衡電動調節閥是動態平衡閥與電動調節閥一體式的閥門產品，主要適用于暖通空調系統末端空調設備的控制，全面平衡的變流量水力系統一般通過具有動態平衡和電動調節功能的閥或閥組調節末端設備的流量來調控目標區域的溫度，它能動態地平衡系統的壓力變化，使二臺多多臺末端設備間的流量調節不互相干擾，因此這種系統具有高效節能性。
動態平衡電動調節閥經初始設定后，即可適應水力系統的變化，實現動態水力系統的目的�？删偷乜刂疲�也可接駁樓宇DDC。該閥以比例積分的調節方式實時地調節閥門的流量，且在工作壓差范圍內不受系統壓力波動的影響，自動的保持所調流量的恒定，實現電動調節與動態平衡同步執行。

動態平衡電動調節閥參數

公稱通徑：DN40-DN300		連接方式：法蘭連接
公稱壓力：1.0Mpa-2.5Mpa		流量特性曲線：直線/等百分比
適用溫度：-10℃~120℃		流量誤差：≤5%
適用介質：空調水、乙二醇溶液		工作電壓：24VAC
閥體材質：鑄鐵、球墨鑄鐵		控制信號：0-10VDC / 4-20mA
閥芯材質：不銹鋼		防護等級：IP54/IP65

動態平衡電動調節閥原理

動態平衡電動調節閥結構分為流量調節結構和動態平衡結構兩部分。流量調節結構可完全完成閥門流量的設定和調節，配合執行器可實現閥門的電動調節、開關功能。動態平衡結構可實現閥門流量的動態平衡，該結構的核心部件為感壓膜片和彈簧，感壓膜片感應閥門入口和平衡閥閥芯內腔之間的壓差(P1-P2)，在此壓差作用下調節可變流量的流通面積，保持壓差(P1-P2)基本恒定，從而保持流量不變。

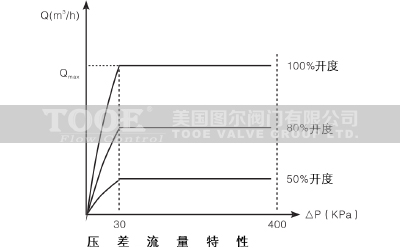

動態平衡電動調節閥流量壓差特性

DN	40	50	65	80	100	125	150
壓差范圍kpa	30-420	30-420	30-420	30-420	30-420	30-420	30-420
流量范圍m3/h	1-8	1.5-14	2-24.5	3-35	5-50	8-70	12-100
執行器力矩Nm	25	25	25	65	65	100	100
運行時間S	120	120	120	120	120	140	140

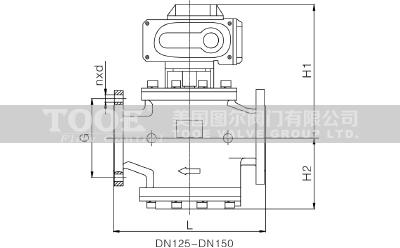

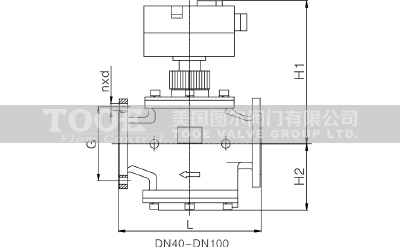

動態平衡電動調節閥尺寸

DN	40	50	65	80	100	125	150
L	200	230	290	3140	350	400	480
H1	240	255	265	280	300	335	370
H2	92	110	136	142.5	148.5	188	205
