T型管道過濾器

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 過濾器 > T型過濾器

產品信息
產品型號：ST14;ST24;ST34;KG-3-2-C/S	產品壓力：1.0Mpa-16Mpa
產品口徑：DN25-DN1200	產品材質：鑄鋼/碳鋼WCB;不銹鋼304/316/316L

021-5187 5832	[email protected]
資料下載	價格表

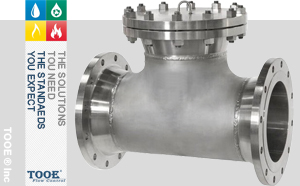

T型管道過濾器

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【T型管道過濾器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

T型管道過濾器概述

在流經管道的水、油、氣體、蒸汽等各種流體中，混入流體中的雜物及垃圾等，放置不做處理的話，會損傷在管道上的各種閥門的閥座，同時，可能會導致各種機器不能正常運轉，損壞機器。為了防患于未然，對流體中的雜物、垃圾進行分離、清除的過濾器在管道中發揮著重要的功能。過濾器的構造是，內置過濾流體中雜物及垃圾的過濾網，在過濾器本體連接到配管的狀態下，就能夠?qū)Ψe存在過濾網中的雜物及垃圾進行清理、清掃。

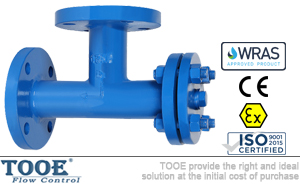

T型過濾器外形像字母"T"型，所以我們叫做T型過濾器。T型過濾器屬于管道粗過濾器系列，是管道輸送液體或氣體過程中，清除固體雜質的設備，液體或者氣體流經過濾器時，其中雜質被濾出，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出水口排出。當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

T型管道過濾器參數

公稱通徑：DN25-DN1200		閥體材質：鑄鋼WCB；碳鋼20#；不銹鋼304/316/316L
公稱壓力：1.0Mpa-16Mpa		濾網材質：不銹鋼304/316/316L
適用溫度：-40℃~425℃		密封材料：金屬纏繞墊；柔性石墨；聚四氟乙烯
適用介質：水；油；蒸汽；氣體等		產品結構：ST14正折流式；ST24反折流式；ST34直通/直流式
連接方式：法蘭；對焊；承插焊；螺紋		設計制造：HG/T 21637-1991；GB/T 14382-2008
過濾精度：10-480目(水：20-40目；氣：40-100目；油：100-480目)		檢驗試驗：SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收

T型管道過濾器特性

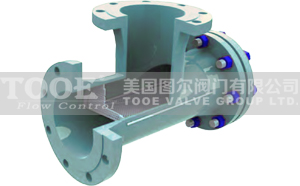

T型過濾器由殼體、過濾網、法蘭、法蘭蓋及螺栓螺母等組成，其殼體為T形結構三通管件，殼體內安裝有不銹鋼過濾網，過濾網由濾筒和絲網構成，絲網安裝在濾筒內。T型過濾器有直流式、正折流式和反折流式三種，可根據實際配管需要選型。

一般直流式宜安裝在直管段部位，可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直安裝時要求水流方向是自上而下。

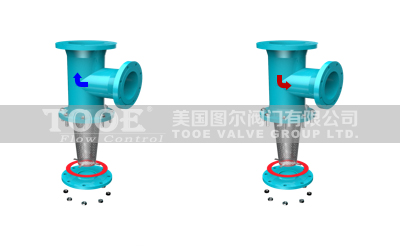

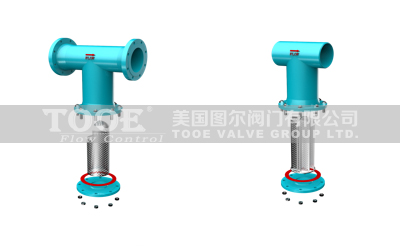

正折流式和反折流式宜安裝在有90°流向變化處，以節省彎頭。正折流與反折流在外形、結構、尺寸、功能上基本相同，主要區別在于濾筒的絲網安裝，正折流式絲網安裝在濾筒內，反折流式絲網則安裝在濾筒外，正折流式過濾的時候一般是從里向外，反折流式過濾的時候一般是從外向里。

不銹鋼篩網目數與粒徑(μm)對照表

孔目數目(英寸)	10	12	14	16	18	20	22
絲徑	0.508	0.457	0.376	0.315	0.315	0.315	0.273
可攔截粒徑(μm)	2032	1660	1438	1279	1096	955	882
有效面積(%)	64	61	63	65	61	57	59
孔目數目(英寸)	24	26	28	30	32	36	38
絲徑	0.273	0.234	0.234	0.234	0.234	0.234	0.213
可攔截粒徑(μm)	785	743	673	614	560	472	455
有效面積(%)	59	59	56	53	50	46	46
孔目數目(英寸)	40	50	60	80	100	120
絲徑	0.193	0.152	0.122	0.102	0.081	0.081
可攔截粒徑(μm)	442	356	301	216	173	131
有效面積(%)	59	50	51	47	46	38

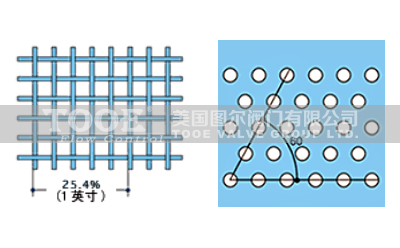

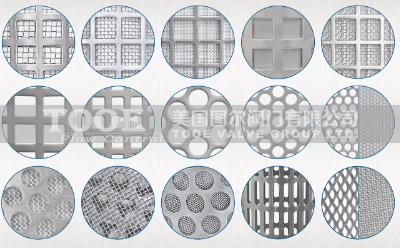

不銹鋼鋼絲網型表述為目數(Mesh)。目數是表示鐵絲網孔數的單位，平紋時，指1英寸間1列的網眼數。目數越大，網眼越密。但是，即使是相同目數，由于線直徑不同，孔徑面積也不同。右圖中1英寸間1列有5個網眼，是5目的過濾網。過濾器中內置了用于清除流體中雜物的過濾網。但需要考慮流體的種類、規定的壓力、流速等，來選擇過濾網的目數。過濾網中分為在不銹鋼板上按規定間距開孔的多孔板過濾網和使用不銹鋼線編成的平紋或疊紋的鐵絲網以及在該鐵絲網上安裝加固用多孔板的雙重結構網篩。多孔型在表示網眼密度時，不使用目數。多孔板表述為孔徑×間距。

目數	微米	目數	微米	目數	微米	目數	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

T型管道過濾器尺寸

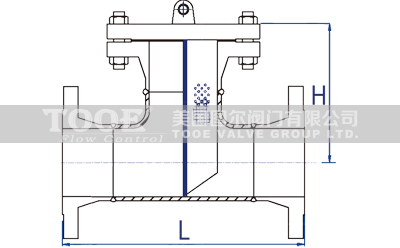

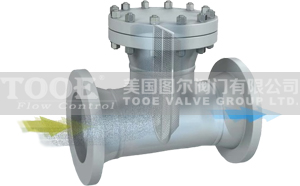

ST34法蘭直通式/直流式T型過濾器結構尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	256	292	312	362	420	464	560	670	780	830	910
H	149	170	182	210	235	260	320	380	430	450	530
管塞	R1/2"	R1/2"	R3/8"	R3/8"	R3/8"	R3/8"	R3/4"	M20*1.5	M20*1.5	M20*1.5	M20*1.5

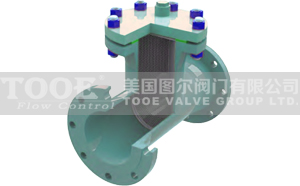

ST14正折流式/ST24反折流式法蘭T型過濾器結構尺寸

DN	80	100	150	200	250	300	350	400
L1	300	360	440	540	600	680	750	850
H1	150	160	200	230	270	300	340	380
管塞	R1/2"	R1/2"	R3/4"	R3/4"	M20*1.5	M20*1.5	M20*1.5	M20*1.5

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口T型管道過濾器"產品。
