法蘭電動閘閥 |
更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 閘閥 > 電動閘閥 |
| 產品信息 | |
| 產品型號：Z941H;BG-2-3-1-H | 產品壓力：1.0Mpa-42Mpa |
| 產品口徑：DN40-DN1200 | 產品材質：鑄鐵 碳鋼 不銹鋼 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭電動閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
法蘭電動閘閥概述

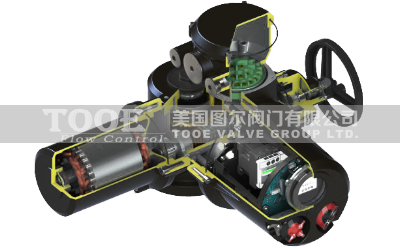

電動閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，切斷或接通管路介質。電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
電動閘閥是通過驅動閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。
 |
 |
 |
法蘭電動閘閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN40-DN1200(1 1/2"-48") | 工作環境：無易燃、易爆和強腐蝕介質 | |
| 公稱壓力：1.0Mpa-42Mpa(150LB-2500LB) | 環境溫度：－20℃~＋60℃ | |
| 適用介質：水、油、蒸汽、酸堿物 | 環境濕度：≤95%(＋25℃時) | |
| 適用溫度：-40℃~25℃ | 轉矩重復精度：≤7% | |
| 閥體材質：鑄鐵、鑄鋼、不銹鋼 | 位置重復偏差：≤5° | |
| 連接方式：法蘭連接 | 電源：三相 380V AC±10% 50Hz；220V 50Hz | |
| 設計制造：GB12234；API 6D、600 | 防護等級：IP55；IP65；IP68 | |
| 結構長度：GB12221；ANSI B16.10 | 防爆標志：ExdIIB T4；ExdIIC T4 | |
| 法蘭標準：GB9113；JB79；ASME B16.5 | 額定轉矩：從100Nm至35000Nm | |
| 檢查試驗：GB/T13927；AIP 598 | 額定轉速：從18 r/min至96 r/min |
法蘭電動閘閥特點
MKZ941H礦用隔爆型電動閘閥為楔式閘閥，對高壓力介質和低壓力介質的密封性強，流體阻力和啟閉力矩小，雙向密封無安裝方向要求，使用壽命長；主要用于煤礦井下水泵房無人值班的全自動控制。DZW系列多回轉閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。它可以準確地控制指令動作，是對閥門實現遠控、集控和自動控制的驅動裝置。本系列產品不僅適用于電站，還可以用于石化、冶金、公用事業等。

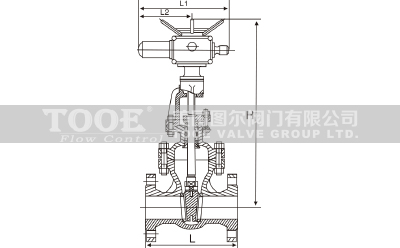

法蘭電動閘閥尺寸
 |
 |
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
|
L
|
200
|
250
|
265
|
280
|
300
|
325
|
350
|
400
|
450
|
500
|
550
|
600
|
650
|
700
|
800
|
900
|
1000
|
|
H
|
630
|
678
|
693
|
755
|
820
|
934
|
994
|
1138
|
1409
|
1588
|
1755
|
1902
|
2141
|
2276
|
3474
|
3046
|
3250
|
|
L1
|
590
|
590
|
590
|
590
|
590
|
590
|
590
|
810
|
810
|
830
|
830
|
870
|
870
|
870
|
870
|
1170
|
1170
|
|
L2
|
371
|
371
|
371
|
371
|
371
|
371
|
371
|
371
|
515
|
515
|
450
|
450
|
565
|
565
|
565
|
770
|
770
|
|
KG
|
67.5
|
74
|
78
|
101
|
119
|
165
|
192
|
250
|
383
|
491
|
640
|
682
|
1120
|
1350
|
1900
|
2200
|
2840
|
