滑道滾球污水止回閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 止回閥 > 污水止回閥

產品信息
產品型號：HQ41X;QEG-3-1-X-Q	產品壓力：1.0Mpa-1.6Mpa
產品口徑：DN40-DN500	產品材質：球墨鑄鐵、鑄鋼、不銹鋼

021-5187 5832	[email protected]
資料下載	價格表

[ 上一個產品 ]

滑道滾球污水止回閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【滑道滾球污水止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

滑道滾球污水止回閥概述

止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
滑道滾球式污水止回閥，采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。球形止回閥閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵。

滑道滾球污水止回閥參數

公稱通徑：DN40-DN500		閥體材質：球墨鑄鐵、鑄鋼、不銹鋼
公稱壓力：1.0Mpa-1.6Mpa		球芯材質：鋼體外包覆橡膠
適用溫度：0℃~80℃		法蘭標準：GB/T 17241.6；GB/T 9113
適用介質：水、油品、弱腐蝕性流體		壓力實驗：GB/T13927-1992；API 598

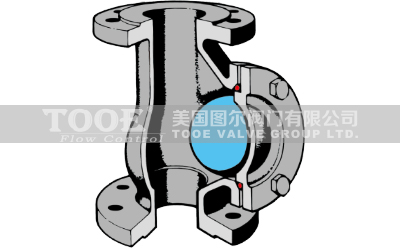

滑道滾球污水止回閥原理

球形污水止回閥的關閉系統為具有自清洗功能的止回球，在流體的作用下。止回球浮起并完全滑向閥體側面的槽里，使流體流量不受任何限制，即便是帶有雜物的流體，也完全沒有卡堵的風險。球型污水止回閥也適用于腐蝕性流體和多種工業流程。

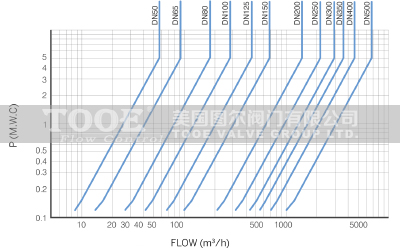

滑道滾球污水止回閥壓降

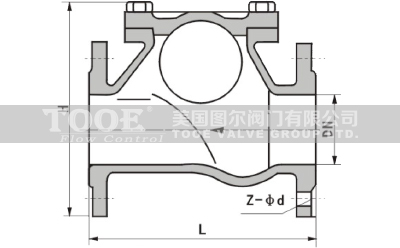

滑道滾球污水止回閥尺寸

DN	40	50	65	80	100	125	150	200	250	300	350	400	500
L	180	200	240	260	300	350	400	500	600	700	800	900	1100
H	115	125	150	161	210	221	290	365	445	505	596	657	718
