對夾消音止回閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 止回閥 > 消聲止回閥

產品信息
產品型號：H71X;EG-4-1-X	產品壓力：1.6Mpa
產品口徑：DN50-DN300	產品材質：鑄鐵球墨鑄鐵

021-5187 5832	[email protected]
資料下載	價格表

[ 上一個產品 ]

對夾消音止回閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【對夾消音止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

對夾消音止回閥概述

止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
H71X對夾式消音止回閥適用于給排水管道，閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。

對夾消音止回閥參數

公稱通徑：DN50-DN300(2"-12")		閥體材質：HT250；QT450-10；ASTM 126-Classb；A536 65-45-12
公稱壓力：1.6Mpa(CLASS 125LB)		閥座材質：CF8；ASTM A351 CF8；青銅
適用溫度：-20℃~120℃		彈簧材質：316；0Cr18Ni9；ASTM A276 304
適用介質：清水、油品		閥板材質：CF8；ASTM A351 CF8；青銅
法蘭標準：ANSI B16.1；ANSI B16.42；EN1092-2；GB/T17241.6		O型圈：丁腈橡膠NBR；三元乙丙EPDM

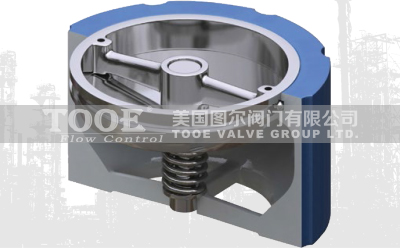

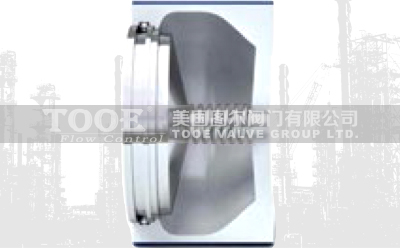

對夾消音止回閥構造

- 在泵停止前迅速關閉，消除介質回流產生的水擊及系統振蕩對管路的破壞作用
- 安裝位置可以水平，豎直及任意角度(當流向向下時，咨詢本公司)
- 閥座既可以為軟密封，也可以為硬密封，閥座材質可以根據介質更換
- 體積小，重量輕，占用較少空間
- 閥門安裝于泵的介質流出端，防止介質倒流，該閥只能單向流通

對夾消音止回閥特性

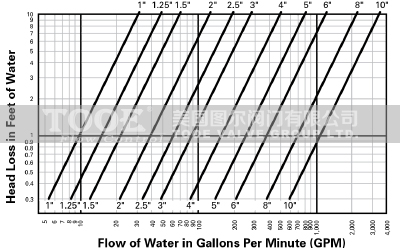

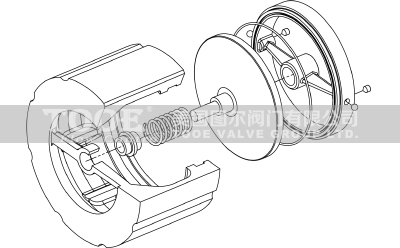

消聲止回閥水頭損失,壓降	消聲止回閥結構原理

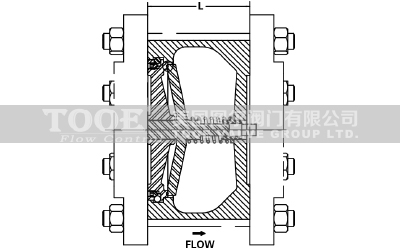

對夾消音止回閥尺寸

NPS	2"	2.5"	3"	4"	5"	6"	8"	10"	12"
DN	50	65	80	100	125	150	200	250	300
L	67	73	80	102	118	142	165	210	285
Kv	51.4	75.4	107	184	291	351	617	1025	1456.7
Cv	60	88	125	215	340	410	720	1200	1700

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口對夾消音止回閥"產品。
