| 產品信息 | |
| 產品型號：H14W;EG-2-4-W-S | 產品壓力：1.0Mpa-1.6Mpa |
| 產品口徑：DN15-DN50 | 產品材質：不銹鋼304 316 316L |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼臥式絲扣止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

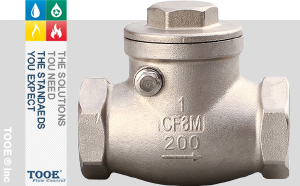

不銹鋼臥式絲扣止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。

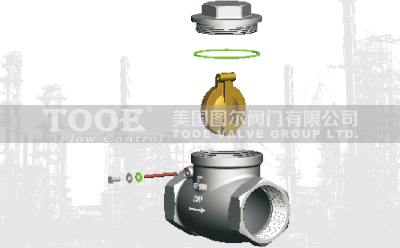

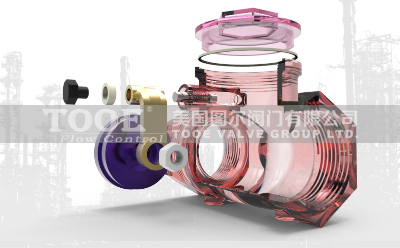

H14W臥式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中部位用密封墊片和密封環外，整體沒有外漏點，杜絕閥門外泄的可能。絲扣止回閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360度范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a償。
 |
 |
 |
不銹鋼臥式絲扣止回閥參數
| 公稱通徑：DN15-DN50(1/2"-2") | 閥體材質：不銹鋼CF8、CF8M | |
| 公稱壓力：200WOG(200PSI) | 閥瓣材質：不銹鋼CF8、CF8M | |
| 適用介質：水、油、氣、酸 | 壁厚標準：ASME B16.34、GB 12224 | |
| 適用溫度：-40℃~160℃ | 螺紋標準：ISO 228 | |
| 設計標準：ASME B16.34 | 檢驗標準：API598 |
不銹鋼臥式絲扣止回閥特性
 |
 |
多種螺紋端供選擇，旋啟式閥瓣，采用脫蠟精密鑄造，安裝方便，流道通暢、流體阻力小。
不銹鋼臥式絲扣止回閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
L
|
63
|
80
|
88
|
102
|
113
|
136
|
|
H
|
41
|
50
|
58
|
60
|
71
|
76
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口不銹鋼臥式絲扣止回閥"產品。
