| 產品信息 | |
| 產品型號：A47H;A47Y | 產品壓力：PN1.0Mpa-10Mpa |
| 產品口徑：DN20-DN300 | 產品材質：鑄鋼WCB;鉻鉬鋼;不銹鋼304/316 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【開放型彈簧微啟式泄壓安全閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

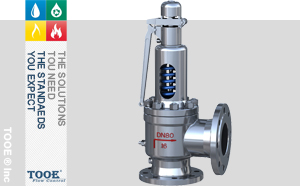

開放型彈簧微啟式泄壓安全閥概述

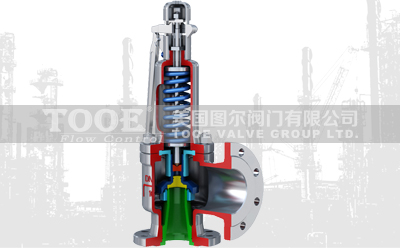

微啟式安全閥開啟高度為1/20-1/40流道直徑。安全閥是承壓設備、容器和管線上的超壓保護閥門。當介質壓力升高超過允許值時，安全閥自動開啟，繼而全量排放，防止壓力繼續升高，當壓力降低至規定值時，安全閥自動關閉，保證設備和管路的安全運行。帶扳手彈簧式安全閥當介質壓力達到開啟壓力的75%以上時，能利用扳手作手動開啟。封閉式安全閥的閥蓋是封閉的，利于防止灰塵和雜物侵入，防止有毒和易然介質溢出；開放式安全閥由于閥蓋是敞開，利于降低彈簧腔室的溫度，主要用于蒸汽介質管道及容器；帶散熱器安全閥主要適用于介質溫度超過350℃的工況。
 |
 |
 |

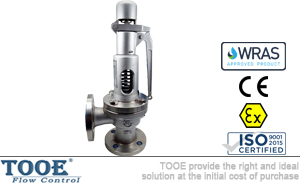

帶扳手彈簧微啟式安全閥：A47H、A47Y型適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管路上，作為超壓保護裝置。
開放型彈簧微啟式泄壓安全閥參數
| 公稱通徑：DN20-DN300(3/4"-12") | (國際)啟閉壓差：≤15% | |
| 公稱壓力：1.0Mpa-10Mpa(150LB-600LB) | (國際)超過壓力：≤10% | |
| 適用溫度：-30℃-350℃ | (國際)整定壓力偏差：≤±3% | |
| 適用介質：水；油；氣；蒸汽 | (國際)設計制造：API RP520；JIS 8210；DIN 3320 | |
| (國標)一般要求：GB/T 12241 | (國際)結構長度：API 526；JIS B2001；DIN 3302 | |
| (國標)性能試驗：GB/T 12242 | (國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546 | |
| (國標)彈簧直接載荷式安全閥：GB/T 12243 | (國際)檢驗試驗：API 527 | |
| (國標)連接法蘭：JB/T-94；JB/T 2769-92 | 閥瓣材質：不銹鋼；不銹鋼+PTFE | |
| 彈簧材質：彈簧鋼50CrVA；彈簧鋼50CrVA包覆氟塑料 | 閥座材質：碳鋼35#；不銹鋼304/316 | |
| 密封面材料："H"型堆焊D507；"W"型為閥門本體；"Y"型堆焊Co基硬質合金；"F"型氟塑料 | ||
| 閥體材質：黃銅；鑄鐵HT350；鑄鋼WCB/LCB；鉻鉬鋼WC6/WC9；不銹鋼304/316；合金鋼15CrMoV | ||
安全閥整定壓力分級
|
Mpa
|
整定壓力分級
|
||||||||
|
1.6
|
0.06-0.1
|
0.1-0.16
|
0.16-0.25
|
0.25-0.4
|
0.4-0.6
|
0.6-0.8
|
0.8-1.0
|
1.0-1.3
|
1.3-1.6
|
|
2.5
|
＞1.3-1.6
|
＞1.6-2.0
|
＞2.0-2.5
|
|
|
|
|
|
|
|
4.0
|
＞1.3-1.6
|
＞1.6-2.0
|
＞2.0-2.5
|
＞2.5-3.2
|
＞3.2-4.0
|
|
|
|
|
|
6.4
|
＞2.5-3.2
|
＞3.2-4.0
|
＞4.0-5.0
|
＞5.0-6.4
|
|
|
|
|
|
|
10.0
|
＞4.0-5.0
|
＞5.0-6.4
|
＞6.4-8.0
|
＞8.0-10
|
|
|
|
|
|
|
16.0
|
＞10-13
|
＞13-16
|
|
|
|
|
|
|
|
|
32.0
|
＞16-19
|
＞19-22
|
＞22-25
|
＞25-29
|
＞29-32
|
|
|
|
|

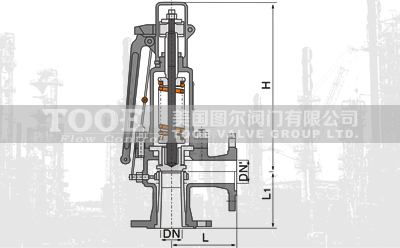

開放型彈簧微啟式泄壓安全閥尺寸
 |
 |
|
彈簧微啟式安全閥A47H/Y-16C
|
||||
|
DN
|
DN'
|
L
|
L1
|
H
|
|
20
|
20
|
100
|
85
|
270
|
|
25
|
25
|
100
|
85
|
270
|
|
32
|
32
|
115
|
100
|
312
|
|
40
|
40
|
120
|
110
|
320
|
|
50
|
50
|
135
|
120
|
390
|
|
65
|
65
|
140
|
130
|
395
|
|
80
|
80
|
160
|
135
|
400
|
|
100
|
100
|
170
|
160
|
600
|
|
125
|
125
|
190
|
190
|
620
|
|
150
|
150
|
205
|
195
|
625
|
|
200
|
200
|
240
|
230
|
798
|
|
250
|
250
|
350
|
320
|
981
|
|
300
|
300
|
350
|
320
|
1005
|
安全閥的選型原則
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
- 蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥系列；
- 液體介質用安全閥，一般選用微啟式彈簧安全閥系列；
- 空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
- 采油井出口用安全閥，一般選用先導式安全閥；
- 液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
- 蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
- 若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
- 若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效；
- 若介質溫度較高時，為了降低彈簧腔室的溫度，一般應選用敞開式安全閥，使用溫度超過350℃時，應選用帶散熱器的安全閥；
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性。
