| 產品信息 | |
| 產品型號：X43F46;X41F46 | 產品壓力：PN0.6Mpa-1.6Mpa |
| 產品口徑：DN15-DN500 | 產品材質：鑄鐵;鑄鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【襯氟旋塞閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

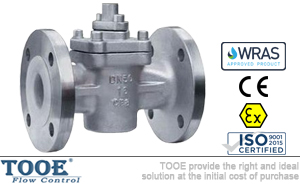

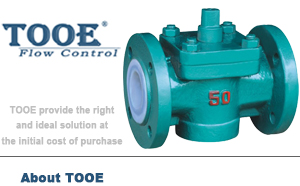

襯氟旋塞閥概述
襯氟旋塞閥是用帶通孔的塞體作啟閉件，塞體隨閥桿轉動，以實現啟閉動作的閥門。旋塞閥啟閉迅速、流體阻力小�；鞠盗杏幸r里旋塞閥(全襯型)和襯套旋塞閥(半襯型)。襯氟旋塞閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。旋塞閥的閥塞的形狀可成圓柱形(DN50-DN300為圓形口設計)或圓錐形(DN350-DN600為矩形口設計)。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。
 |
 |
 |
襯氟旋塞閥參數
| 公稱通徑：DN15-DN500 | 閥體材質：灰鑄鐵；碳鋼WCB；不銹鋼304/316/316L | |
| 公稱壓力：PN0.6Mpa；1.0Mpa；1.6Mpa；2.5Mpa；4.0Mpa | 襯里/閥座/卡套：PTFE()F4；PCTFE(F3)；PVDF(F2)；PEP(F46) | |
| 適用溫度：-10℃~120℃ | 塞子材質：WCB 35(鍛)；不銹鋼316/316L | |
| 適用介質：水及各種有機酸堿 | O型圈：FPM(氟橡膠)；SI(硅橡膠) | |

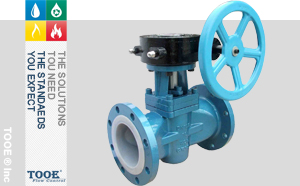

| 傳動方式：手柄；蝸輪；電動；氣動 | 結構長度：GB/T 12221 | |
| 設計制造：GB/T 12240 | 壓力試驗：GB/T 13927 |
襯氟旋塞閥尺寸
 |
 |
|
全襯氟旋塞閥X43F46-10C
|
|||||||
|
DN
|
NPS
|
L
|
D
|
D1
|
D2
|
H
|
KG
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
80
|
1.6
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
90
|
2.4
|
|
25
|
1
|
140
|
115
|
85
|
65
|
100
|
3.4
|
|
32
|
1 1/4
|
165
|
135
|
100
|
78
|
110
|
4.8
|
|
40
|
1 1/2
|
165
|
145
|
110
|
85
|
120
|
6.0
|
|
50
|
2
|
203
|
160
|
125
|
100
|
135
|
8.0
|
|
65
|
2 1/2
|
222
|
180
|
145
|
120
|
145
|
11.5
|
|
80
|
3
|
241
|
195
|
160
|
135
|
180
|
15.2
|
|
100
|
4
|
305
|
215
|
180
|
155
|
195
|
18.8
|
|
125
|
5
|
356
|
245
|
210
|
185
|
210
|
22.5
|
|
150
|
6
|
394
|
280
|
240
|
210
|
450
|
48
|
|
200
|
8
|
457
|
335
|
295
|
265
|
490
|
65
|
|
250
|
10
|
533
|
390
|
350
|
320
|
550
|
88
|
|
300
|
12
|
610
|
440
|
400
|
368
|
600
|
125
|
|
350
|
14
|
686
|
500
|
460
|
428
|
675
|
185
|
