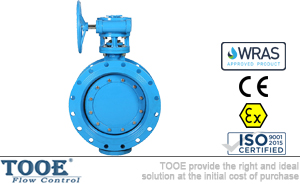

雙向壓法蘭雙偏心蝶閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【雙向密封雙偏心法蘭蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

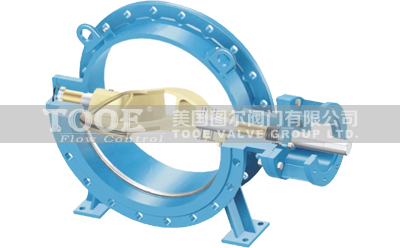

雙向壓法蘭雙偏心蝶閥概述

雙偏心法蘭蝶閥適用于自來水系統、電廠及工業管路作為雙向啟閉及調節設備使用，其調節范圍為0度到90度之間。本系列蝶閥之蝶板采用流通式雙平板桁架結構設計(如采用單向流時，請將閥門閥體正向安裝)，并采用高強度球墨鑄鐵或鑄鋼制造，以確保水流沖擊下蝶板的強度及較低的水損。D342X法蘭雙偏心蝶閥的閥座材質使用四氟乙烯材料，可以有效的防腐蝕，此外也可以采用金屬密封閥座，來適應高溫工況環境(但是采用金屬密封閥座的雙偏心蝶閥，蝶板與閥座的密封面是線接觸，密封屬于位置密封結構，這種密封結構不能耐高壓，如果在高壓的工況中使用會產生大量的泄露，所以在高壓的工況環境或要求切斷嚴密的系統中，不能使用金屬密封閥座的雙偏心蝶閥)。

雙向壓法蘭雙偏心蝶閥參數

公稱通徑：DN100-DN2400(4"-96")		公稱壓力：1.0Mpa-2.5Mpa
適用介質：水、油品、空氣		適用溫度：0℃~200℃
操作方式：蝸輪、電動		泄漏等級：零泄漏(軟密封)/JB/T8527 D級(硬密封)
表面處理：環氧樹脂噴涂		環氧涂層：通過WRAS認證
閥體材質：鑄鋼、球墨鑄鐵GGG-50		蝶板材質：鑄鋼、球墨鑄鐵GGG-50
閥桿材質：不銹鋼		閥座密封：三元乙丙、丁腈橡膠、不銹鋼
設計：AWWA C504；API609；EN593；ISO10631；GB/T12238		結構：AWWA C504；ASME B16.10；EN558；ISO5752；GB/T12221
法蘭：AWWAC207；ASME B16.5；EN1092；ISO7005；GB/T17241		測試：AWWA C516；API598；EN12266；ISO5208；GB/T13927

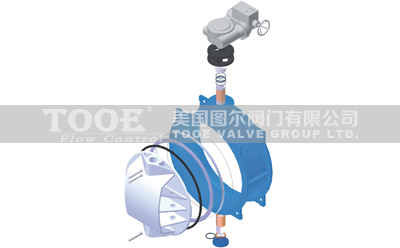

雙向壓法蘭雙偏心蝶閥特點

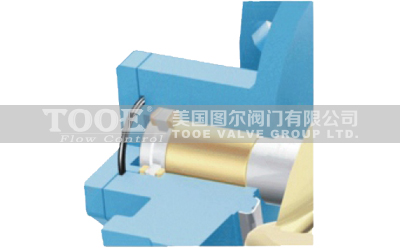

由于采用雙偏心結構，閥門在開啟過程中，蝶板逐漸脫離閥座，減少了密封面之間的摩擦，從而延長了使用壽命。偏心1：閥桿中心線對閥體中心線的偏心；偏心2：閥桿中心對閥座密封中心的偏心；圓錐角：閥座密封面傾斜角度。
- 雙偏心彈性閥座密封系統，雙向密封零泄漏
- 優秀的氣液體隔絕功能和可靠的流量調節特性
- 易于更換和調節密封性能的彈性密封圈
- 啟閉迅速，操作靈活，輕便省力
- 調節密封圈的壓緊程度，使密封壓縮量控制在較佳狀態

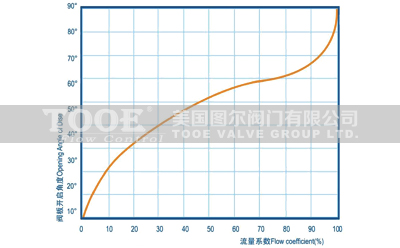

雙向壓法蘭雙偏心蝶閥流量系數

DN	100	125	150	200	250	300	350	400	450
Cv	594	1013	1568	3117	5087	7683	10458	14139	17894
DN	500	600	700	800	900	1000	1200	1400	1500
Cv	22497	34361	48849	63803	86892	110214	168335	244943	281185
DN	1600	1800	2000	2200	2400	2600	2800	3000
Cv	332002	391176	482934	604859	747006	876694	1015758	1214856

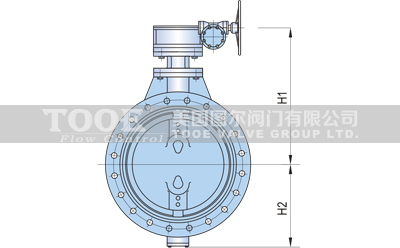

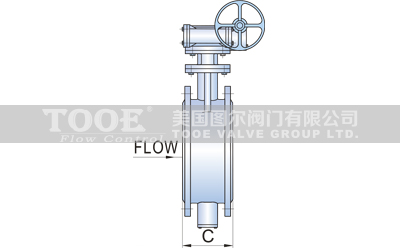

雙向壓法蘭雙偏心蝶閥尺寸

DN	100	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
C	127	140	152	165	178	190	216	222	229	267	292	318	330	410	470
H1	310	440	510	565	630	715	750	820	845	950	1010	1140	1197	1277	1511
H2	109	143	182	219	244	283	312	344	381	451	526	581	643	722	840
kg	19	37	51	68	93	122	152	182	230	388	480	661	813	1018	1501
