| 產品信息 | |
| 產品型號：CS49Y;K/HRF150-160 | 產品壓力：PN6.4Mpa;10Mpa;160Mpa |
| 產品口徑：DN15-DN50(1/2"-2") | 產品材質：WCB;WC6;A105;F11;F12 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【圓盤式高溫高壓蒸汽疏水閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

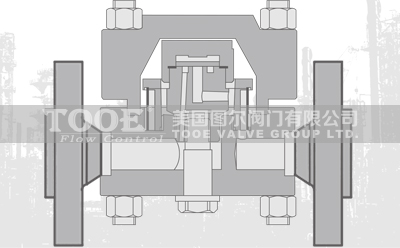

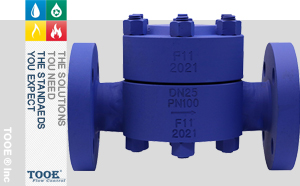

圓盤式高溫高壓蒸汽疏水閥概述
熱動力圓盤式高溫高壓疏水閥：利用蒸汽和凝結水通過時的流速和體積變化，使閥片上下產生不同壓差，驅動閥片開關閥門，達到阻氣排水的目的。閥體材料采用鍛打鉻鉬礬鋼，耐腐蝕，耐磨損，耐高溫、高壓。適用于飽和蒸汽和高溫高壓過熱蒸汽工況，在整個工作壓力范圍內無需調整。有內置過濾網，并在管路上能更換零件，維擴簡便。主要用于高溫高壓蒸汽主管線，使用壓力為0.5MPa~16MPa的飽和蒸汽和過熱蒸汽工況。
 |
 |
 |
圓盤式高溫高壓蒸汽疏水閥參數
| 公稱通徑：DN15-DN50(1/2"-2") | 公稱壓力：PN 6.4Mpa；10Mpa；16Mpa(600LB;900LB) | |
| 適用溫度：-20℃≤T≤550℃ | 適用介質：飽和蒸汽；過熱蒸汽 | |
| 連接方式：法蘭連接GB/9113 | 閥體材質：鑄鋼A216 WCB;A217 WC6;鍛鋼ASTM A105;F11;F12 | |
| 閥蓋材質：鑄鋼A216 WCB;A217 WC6;鍛鋼ASTM A105;F11;F12 | 閥瓣材質：A276 420 | |
| 閥座材質：A276 420 | 過濾網：A240 304 | |
| 設計標準：ISO6552；GB/T22654 | 連接長度：EN26554；GB/T12250 | |
| 試驗檢驗：EN26948；GB/T12251 | 最大壓差：35Bar/160Bar |

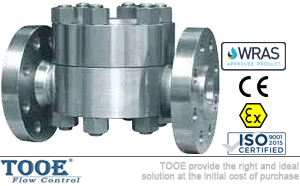

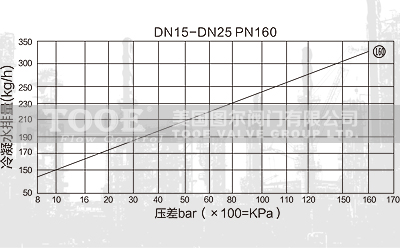

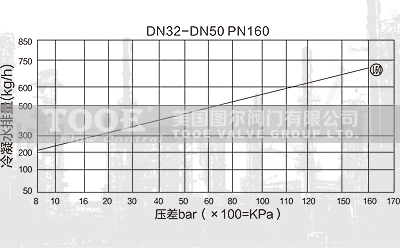

圓盤式高溫高壓蒸汽疏水閥排量
 |
 |
- 圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
- 壓差是指疏水閥的入口端壓力與出口端壓力的壓力差，同一產品在不同壓差(橫軸)下，流量(縱軸)不同。

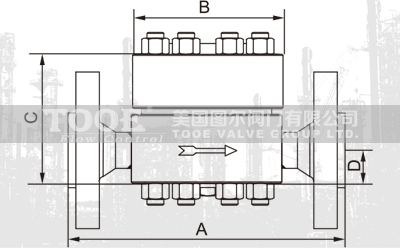

圓盤式高溫高壓蒸汽疏水閥尺寸
 |
 |
|
K/HRF150-160/法蘭CS49Y PN100/600LB
|
|
K/HRF150-160/法蘭CS49Y PN160/900LB
|
||||||||||||
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
A
|
230
|
230
|
230
|
320
|
320
|
320
|
|
A
|
230
|
230
|
230
|
320
|
320
|
350
|
|
B
|
135
|
135
|
140
|
180
|
180
|
195
|
|
B
|
135
|
135
|
140
|
180
|
180
|
220
|
|
C
|
112
|
112
|
116
|
153
|
153
|
157
|
|
C
|
112
|
112
|
116
|
153
|
153
|
160
|
|
D
|
23
|
23
|
27
|
33
|
33
|
37
|
|
D
|
23
|
23
|
27
|
33
|
33
|
40
|
|
法蘭連接 CS49 PN64
|
||||||
|
Size
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
|
A
|
210
|
210
|
210
|
270
|
270
|
270
|
|
B
|
108
|
108
|
108
|
124
|
124
|
124
|
|
C
|
110
|
110
|
110
|
145
|
145
|
145
|
|
D
|
25
|
25
|
25
|
34
|
34
|
34
|
蒸汽疏水閥選擇指南
為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：
|
序號
|
選型條件
|
數據獲取方法
|
為什么要落實這個條件？
|
|
|
1
|
疏水閥的工作
壓差(Mpa) |
疏水閥的進口壓力
|
等同于用汽設備的工作壓力
|
因為不同壓差小，疏水閥的排水能力不同。
|
|
疏水閥的出口壓力
|
可讀取疏水閥后的回收管線壓力表，
若疏水閥對空排放，則值為零。 |
|||
|
2
|
疏水閥的疏水量(kg/h)
|
等同于用汽設備的實際用汽量
*安全系數(2-3倍) |
因為設備預熱時產生的凝結水量遠大于穩
定運行狀態下的產水量，因此要求疏水閥 的最大疏水量要滿足設備的瞬間產水量， 所以選擇疏水閥時，要考慮一定倍率的安 全系數。詳見《蒸汽消耗情況圖》、《疏 水閥選型安全倍率推薦表》。 |
|
|
3
|
疏水閥形式的選擇
|
機械型
|
適用于換熱設備疏水
|
管網與設備的特性不一樣，設備換熱要求
排水及時，有水即排，所以適用機械型； 而管網中保證連續疏水的同時要考慮閃蒸 汽的環境影響及產品成本，所以選擇排量 小，成本低的熱靜力型更為合適。 |
|
熱靜力型
熱動力型 |
適用于管網及采暖設備疏水
|
|||
|
4
|
疏水閥的閥座號
|
由生產廠家根據以上參數提供，
客戶也可以從最高工作壓力及壓 差下的排水量要求來確定閥座號 |
閥座號是疏水閥滿負荷運轉的上限代號，
超過該閥座號的工況易導致閥門停止工作 |
|
|
5
|
疏水閥型號的確定
|
查排量圖中橫軸的工作壓差值，
與哪條閥座號線的交叉點的疏水 量值能滿足設備要求，確定該閥 座號后即可確定疏水閥型號。 |
|
|
|
6
|
疏水閥的連接尺寸，
耐溫要求，材質要求 |
設計要求
|
北方地區為了防凍，應該選擇鑄鋼材質殼體。
|
|
不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。
|
序號
|
工況描述
|
較優化的三種選型排序
|
||
|
1
|
蒸汽管網、生活采暖、
|
①波紋管式
|
②雙金屬式
|
③倒吊桶式
|
|
普通工藝伴熱
|
(首選)
|
(≥2.5Mpa時，首選)
|
(管網末端首選)
|
|
|
2
|
工藝伴熱
|
①倒吊桶式
|
②膜盒式
|
③雙金屬式
|
|
(硫磺、苯酐等易結晶)
|
(首選)
|
(次選)
|
(次選)
|
|
|
3
|
≤2.5Mpa換熱設備
|
①帶溫控裝置自由浮球式
|
②帶溫控裝置杠桿浮球式
|
③倒吊桶式
|
|
(內置虹吸管)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選)
|
|
|
4
|
≤2.5Mpa換熱設備
|
①杠桿浮球式
|
②自由浮球式
|
③倒吊桶式
|
|
(關注排水量)
|
(≤1t/h≥6t/h時，首選)
|
(1t/h≤排水量≤6t/h時，首選)
|
(次選)
|
|
|
5
|
≥2.5Mpa換熱設備
|
①先導倒吊桶式
|
②高壓杠桿浮球式
|
③自由浮球式
|
|
(關注排水量)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選≤4.0Mpa≤不選)
|
|
|
6
|
換熱設備
|
①杠桿浮球式
|
|
|
|
(排水量≥10t/h)
|
(首選)
|
|
|
|
