| 產品信息 | |
| 產品型號：G41F46 | 產品壓力：PN1.0Mpa-1.6Mpa |
| 產品口徑：DN15-DN300 | 產品材質：鑄鐵;鑄鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【全襯四氟隔膜閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

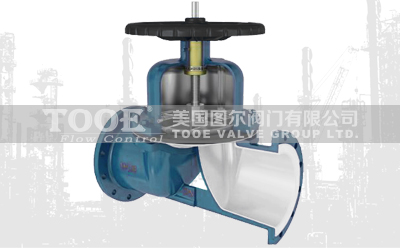

全襯四氟隔膜閥概述
襯氟隔膜閥基本系列為全襯里G41F46、堰式(屋脊式)EG41F46和直流式G45F46型。襯氟隔膜閥是一種特殊形式的、具有截斷功能的閥門，其啟閉件有鋼制閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成，閥體內壁全襯氟塑料，以達到截斷與接通介質的目的，可適于除"熔融堿金屬、元素氟"外的各種強腐蝕性介質。復合式襯氟隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
 |
 |
 |
全襯四氟隔膜閥參數
| 公稱通徑：DN15-DN300 | 閥體閥蓋：鑄鐵HT250；鑄鋼WCB；不銹鋼304/316/316L | |
| 公稱壓力：PN 0.6Mpa；1.0Mpa；1.6Mpa | 隔膜材質：橡膠和氟塑料復合 | |
| 適用溫度：-30℃~150℃ | 襯里閥座：PCTFE(F3)；FEP(F46)；PFA；PO(聚烯烴)；PTFE(F4) | |
| 適用介質：鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | 閥桿材質：不銹鋼1Cr13 / 1Cr18Ni9Ti / 00Cr18Ni10 | |
| 設計制造：GB12239；BS5156 | 結構長度：JB1668 | |
| 試驗檢驗：GB/T13927；BS5156 | 連接法蘭：GB4216；JB78；BS4504 |
全襯四氟隔膜閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
125
|
135
|
145
|
160
|
180
|
210
|
250
|
300
|
350
|
400
|
460
|
570
|
680
|
790
|
|
H1
|
105
|
115
|
120
|
125
|
135
|
155
|
170
|
200
|
270
|
335
|
370
|
480
|
545
|
585
|
|
H2
|
110
|
125
|
135
|
150
|
175
|
195
|
200
|
255
|
325
|
405
|
450
|
600
|
620
|
680
|
|
KG
|
3.5
|
4
|
4
|
6
|
8
|
11
|
17
|
23
|
31
|
46
|
71
|
113
|
270
|
320
|
