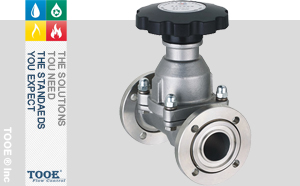

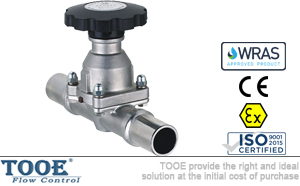

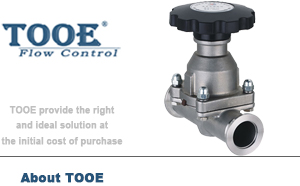

高真空隔膜閥概述
GM型系列高真空(壓力)隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用于接通或切斷真空(壓力)系統管路中的介質流。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式Ⅰ型連接(即兩端焊接)，焊接式Ⅱ型連接(即一端焊接，另一端插入)。閥門適用的工作介質為空氣及非腐蝕性氣體，應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
 |
 |
 |
高真空隔膜閥參數
| 公稱通徑：DN10-DN50 | 閥體材質：不銹鋼 | |
| 適用溫度：-30℃~150℃ | 閥桿材質：不銹鋼 | |
| 適用介質：空氣；非腐蝕性氣體 | 隔膜材質：氟橡膠；硅橡膠 | |
| 適用范圍(Pa)：10五次方~1.3×10負四次方 | 閥門漏率(Pa.L/S)：≤1.3×10負四次方 | |
| 連接方式：活套/快卸法蘭；焊接；一焊一插管 | 連接標準：JB919；GB/T 6070；GB/T 4982 |
高真空隔膜閥尺寸
 |
 |
|

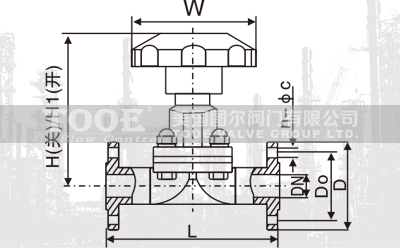

活套法蘭連接
|
|

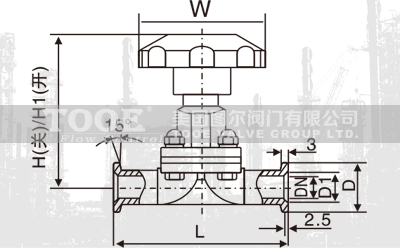

快卸法蘭連接
|
|||||||||||
|
DN
|
Do
|
D
|
n-φc
|
W
|
H/H1
|
L
|
|
DN
|
D1
|
D
|
W
|
H/H1
|
L
|
|
10
|
40
|
55
|
4-6.6
|
65
|
89/99
|
75
|
|
10
|
12.2
|
30
|
65
|
89/99
|
75
|
|
16
|
45
|
60
|
4-6.6
|
80
|
89/99
|
108
|
|
16
|
17.2
|
30
|
80
|
89/99
|
108
|
|
20
|
50
|
65
|
4-6.6
|
80
|
91/102
|
118
|
|
20
|
26.2
|
40
|
80
|
91/102
|
118
|
|
25
|
55
|
70
|
4-6.6
|
80
|
110/123
|
120
|
|
25
|
26.2
|
40
|
80
|
110/123
|
120
|
|
32
|
70
|
90
|
4-9
|
80
|
129/138
|
146
|
|
32
|
34.2
|
55
|
80
|
129/138
|
146
|
|
40
|
80
|
100
|
4-9
|
120
|
139/159
|
150
|
|
40
|
41.2
|
55
|
120
|
139/159
|
150
|
|
50
|
90
|
110
|
4-9
|
120
|
159/186
|
180
|
|
50
|
52.2
|
75
|
120
|
159/186
|
180
|
 |
 |
|

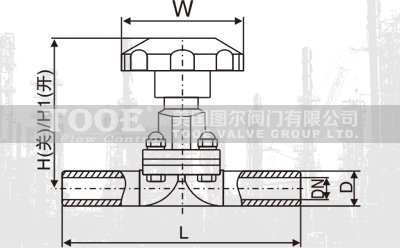

I型焊接管連接
|
|

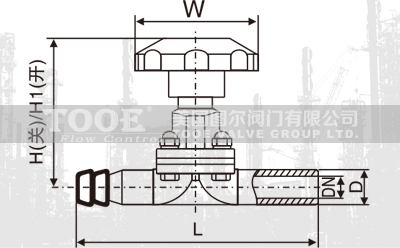

II型焊接管連接
|
||||||||||
|
DN
|
D
|
W
|
H
|
H1
|
L
|
|
DN
|
D
|
W
|
H
|
H1
|
L
|
|
10
|
17
|
65
|
89
|
99
|
75
|
|
10
|
17
|
65
|
89
|
99
|
75
|
|
25
|
32
|
80
|
110
|
123
|
120
|
|
25
|
32
|
80
|
110
|
123
|
120
|
|
40
|
45
|
120
|
139
|
159
|
150
|
|
40
|
45
|
120
|
139
|
159
|
150
|
|
50
|
57
|
120
|
159
|
186
|
180
|
|
50
|
57
|
120
|
159
|
186
|
180
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口高真空隔膜閥"產品。
