手動快裝衛生級蝶閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【手動快裝衛生級蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

手動快裝衛生級蝶閥概述

衛生級蝶閥是一款衛生型手動操作的蝶閥，適合于不銹鋼管道系統內的各類應用。選擇不同的手動操作用的手柄可將閥門機械式鎖定在開啟，關閉，中間或其它的位置上。實現對流量進行調節。手動衛生級蝶閥，是遵照ISO規格，在追求衛生性和輕量、小型化的基礎上進行的設計。當為手動式時，具有動作轉矩非常小，可輕松地進行操作，且全部打開時流體的阻力很小的特點。閥座環材質有符合FDA規格的EPDM及符合食品衛生法的硅烷橡膠，可以對應使用條件進行選擇。

手動快裝衛生級蝶閥參數

公稱通徑：DN15-DN150		工作壓力：0-10bar
工作溫度：-20℃~135℃		滅菌溫度：150℃(MAX 20min)
連接方式：焊接/快裝/螺紋/法蘭		密封材質：EPDM / FPM
內表面處理：R≤0.8μm / 內面#320-#400拋光精加工		與介質接觸的部件：SUS304L/SUS316L(14307/14404)鍛造
外表面處理：R≤1.6μm		不與介質接觸的部件：304(1.4301)

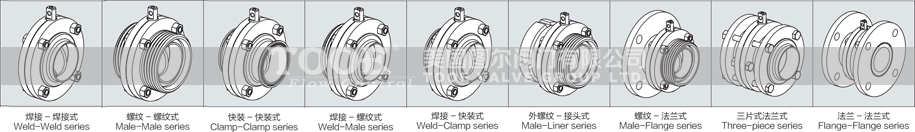

手動快裝衛生級蝶閥連接形式

手動快裝衛生級蝶閥尺寸

	SMS 標準焊接型蝶閥 / ISO welded butterfly valve
	規格	D1	D2	A	H	L	kg
	1s	22.4	25.4	135	68	50	1.03
	1.5s	35.1	38.1	135	72	50	1.12
	2s	47.8	50.8	135	79	52	1.5
	2.5s	59.5	63.5	135	86	56	1.8
	3s	72.2	76.2	160	96	58	2.2
	4s	97.6	101.6	160	110	64	3.1

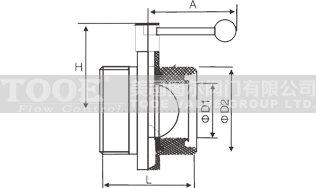

	SMS 螺紋型蝶閥 / ISO threaded butterfly valve
	規格	D1	D2	A	H	L	kg
	1s	22.4	Rd40*1/6"	135	68	68	1.1
	1.75s	28.8	Rd48*1/6"	135	69	68	1.35
	1.5s	35.1	Rd60*1/6"	135	72	70	1.55
	2s	47.8	Rd70*1/6"	135	79	76	1.95
	2.5s	59.5	Rd85*1/6"	135	86	76	2.5
	3s	72.2	Rd98*1/6"	160	96	80	3.05
	3.5s	85	Rd110*1/6"	160	102	84	3.8
	4s	97.6	Rd125*1/6"	160	110	90	4.5
	4.5s	97.6	Rd132*1/6"	160	111	90	5.5

	SMS 快裝型蝶閥 / ISO quick-installation butterfly valve
	規格	D1	D2	A	H	L	kg
	1s	22.4	50.5	135	68	66	1.1
	1.5s	35.1	50.5	135	72	66	1.55
	2s	47.8	64	135	79	72	1.95
	2.5s	59.5	77.5	135	86	76	2.5
	3s	72.2	91	160	96	76	3.05
	4s	97.6	119	160	110	90	4.5

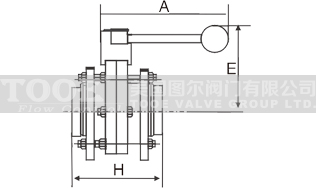

	SMS 標準法蘭型蝶閥 / ISO flange butterfly valve
	ISO	H	E	A	kg
	25.4	100	68	135	1.95
	32	100	69	135	2.2
	38.1	100	72	135	2.38
	58	104	79	135	2.91
	63.4	106	86	135	3.7
	76.1	108	96	160	4.5
	89	112	102	160	5.5
	101.6	116	110	160	6.4

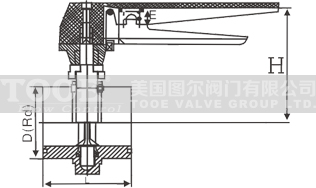

	SMS 定位不銹鋼手柄蝶閥 / positioned handle threaded butterfly valve
	規格	L	D	H	E	kg
	1"	68	40*1/6"	145	125	1.4
	1.5"	70	60*1/6"	145	125	1.85
	2"	76	70*1/6"	150	125	2.25
	2.5"	76	85*1/6"	150	125	2.8
	3"	80	98*1/6"	150	135	3.35
	4"	90	125*1/6"	150	135	4.85

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口手動快裝衛生級蝶閥"產品。
