美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【軟密封氣動對夾蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
氣動對夾蝶閥概述

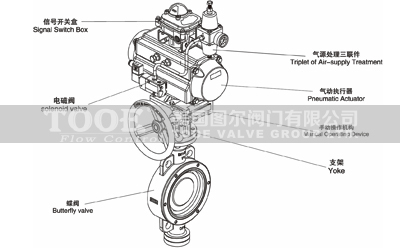

氣動對夾蝶閥是靠氣源來驅動的一種閥門，閥體采用中線型設計，閥座采用浮動式結構。主要由蝶閥、氣動執行器、電磁閥、氣源處理三聯件(空氣過濾器F/減壓閥R/油霧器L)、信號開關、定位器等組成�？蓮V泛應用于給排水、暖通及消防系統等流體管線上作為調節或截流裝置使用。蝶閥的啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。優點有結構簡單、體積小、重量輕、開關迅速。
 |
 |
 |
氣動對夾蝶閥參數
| 公稱通徑：DN50-DN1200 | 公稱壓力：1.0Mpa-1.6Mpa | |
| 適用溫度：-20℃~120℃ | 適用介質：水、氣、油 | |
| 閥體材質：鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵/鋁合金/鋁青銅 | 設計制造：GB/T 12238-2008；ISO 10631-1991；API598 | |
| 閥板材質：球墨鑄鐵/304不銹鋼/316不銹鋼/鋁青銅 | 結構長度：GB/T 12221-2005；ISO 5752-1988 | |
| 閥桿材質：304不銹鋼/316不銹鋼/416不銹鋼 | 閥門檢驗：GB/T 13927-2008；ISO 5208-1987 | |
| 閥座材質：丁腈橡膠NBR/三元乙丙EPDM/氟橡膠FPM | 表面處理：環氧樹脂涂層 |
AT氣動執行器：采用齒輪齒條式結構傳動，性能更安全可靠。AW氣動執行器(大口徑閥門)：采用拔叉式結構傳動，結構合理，輸出扭矩大。
| 供氣壓力：雙作用3-8bar；單作用4-8bar |
 |
| 工作介質：清潔干燥的空氣 | |
| 控制方式：開關型、調節型 | |
| 作用方式：雙作用(開關都需要給氣源)；單作用(彈簧自動復位) | |
| 根據不同控制和要求可選擇下列附件： | |
| -手動機構 | |
| -切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控制電磁閥、限位開關回訊器 | |
| -調節型附件：電氣定位器、氣動定位器、電氣轉換器 | |
| -氣源處理附件：空氣過濾減壓閥、氣動處理三聯件 |

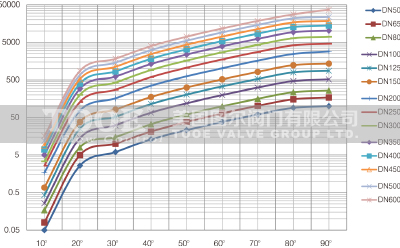

氣動對夾蝶閥流量系數
 |
 |
|
規格DN
|
閥門開啟角度流量Cv值（1Cv=1.167Kv）
|
90°開啟
時的Cv值 |
||||||||
|
mm
|
inch
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
|
|
40
|
1.5"
|
0.06
|
3
|
7
|
14
|
25
|
36
|
51
|
70
|
76
|
|
50
|
2"
|
0.1
|
5
|
12
|
24
|
45
|
64
|
90
|
125
|
135
|
|
65
|
2.5"
|
0.2
|
8
|
20
|
37
|
65
|
98
|
144
|
204
|
220
|
|
80
|
3"
|
0.3
|
12
|
22
|
39
|
70
|
116
|
183
|
275
|
302
|
|
100
|
4"
|
0.5
|
17
|
36
|
78
|
139
|
230
|
364
|
546
|
600
|
|
125
|
5"
|
0.8
|
29
|
61
|
133
|
237
|
392
|
620
|
930
|
1022
|
|
150
|
6"
|
2
|
45
|
95
|
205
|
366
|
605
|
958
|
1437
|
1579
|
|
200
|
8"
|
3
|
89
|
188
|
408
|
727
|
1202
|
1903
|
2854
|
3136
|
|
250
|
10"
|
4
|
151
|
320
|
694
|
1237
|
2047
|
3240
|
4859
|
5340
|
|
300
|
12"
|
5
|
234
|
495
|
1072
|
1911
|
3162
|
5005
|
7507
|
8250
|
|
350
|
14"
|
6
|
339
|
715
|
1549
|
2761
|
4568
|
7230
|
10844
|
11917
|
|
400
|
16"
|
8
|
464
|
983
|
2130
|
3797
|
6282
|
9942
|
14913
|
16388
|
|
450
|
18"
|
11
|
615
|
1302
|
2822
|
5028
|
8320
|
13168
|
19752
|
21705
|
|
500
|
20"
|
14
|
791
|
1674
|
3628
|
6465
|
10698
|
16931
|
25396
|
27908
|
|
600
|
24"
|
22
|
1222
|
2587
|
5605
|
9989
|
14949
|
2769
|
34898
|
43116
|
|
700
|
28"
|
36
|
1813
|
3639
|
6636
|
10000
|
16528
|
26157
|
39236
|
49500
|
|
800
|
32"
|
45
|
2387
|
4791
|
8736
|
13788
|
20613
|
31395
|
48117
|
68250
|
|
900
|
36"
|
60
|
3021
|
6063
|
11055
|
17449
|
26086
|
39731
|
60895
|
86375
|
|
1000
|
40"
|
84
|
4183
|
8395
|
15307
|
24159
|
36166
|
55084
|
84425
|
119750
|
|
1200
|
48"
|
106
|
5370
|
10741
|
19641
|
30690
|
46065
|
70587
|
107568
|
153450
|

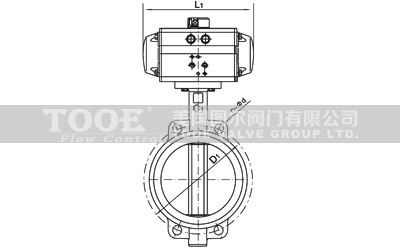

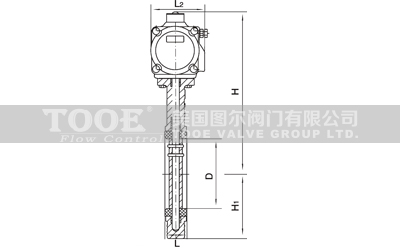

氣動對夾蝶閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
42
|
44.7
|
45.2
|
52.1
|
54.4
|
55.8
|
60.6
|
65.6
|
76.5
|
|
L1
|
141/159
|
159/211
|
159/248
|
211/269
|
248/269
|
269/345
|
345/409
|
409/438
|
438/550
|
|
L2
|
71/83
|
83/95
|
83/107
|
95/123
|
107/123
|
123/152
|
152/172
|
172/187
|
187/215
|
|
H
|
269/281
|
283/303
|
289/309
|
320/338
|
351/366
|
380/405
|
435/477
|
509/552
|
597/622
|
|
H1
|
68
|
75
|
93
|
104
|
118
|
133
|
165
|
197
|
224
|
氣動對夾蝶閥材質適用介質選用表
|
|
材質
|
適用溫度
|
介質類型及適用程度
|
特點
|
||||||||||||
|
|
|
|
淡水
|
海水
|
鹽類
|
強堿
|
弱堿
|
強酸
|
弱酸
|
燃?xì)?
|
醇類
|
空氣
|
蒸汽
|
油類
|
食品
|
|
|
閥座
|
丁腈橡膠
|
-40~70℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐油
|
|
三元乙丙
|
-45~135℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐老化
|
|
|
天然橡膠
|
-20~85℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
高彈性
|
|
|
氯丁橡膠
|
-7~93℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐光/耐老化
|
|
|
硅橡膠
|
-40~200℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高溫
|
|
|
氟橡膠
|
-23~180℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高溫/耐腐蝕
|
|
|
聚四氟乙烯
|
-23~150℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐強腐蝕/耐熱
|
|
|
|
材質
|
適用溫度
|
介質類型及適用程度
|
特點
|
||||||||||||
|
|
|
|
淡水
|
海水
|
鹽類
|
強堿
|
弱堿
|
強酸
|
弱酸
|
燃?xì)?
|
醇類
|
空氣
|
蒸汽
|
油類
|
食品
|
|
|
蝶板
|
電鍍球鐵
|
-30~350℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐熱
|
|
球鐵尼龍覆層
|
-30~100℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
抗蝕/耐磨/減摩
|
|
|
球鐵EPDM覆層
|
-30~130℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐熱
|
|
|
球鐵PTFE覆層
|
-30~180℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐磨
|
|
|
鋁青銅
|
-273~232℃
|
|
☆
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐熱
|
|
|
不銹鋼
|
-268~316℃
|
|
☆
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐高溫
|
|
|
電鍍碳鋼
|
-29~426℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐熱
|
|
| 說明： | 非常適用 | 適用 | 有限適用 | 不適用 | ☆流速大于1.5m/s不適用 |
