注氣微排閥(真空破壞閥)

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【注氣微排閥(真空破壞閥)】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

注氣微排閥(真空破壞閥)概述

真空破壞閥通常處于關閉狀態。真空破壞閥和復合式微量排氣閥能在管路或容器壓力降到大氣壓以下某一值(通常為-0.25psi=-1.7kpa，并支持提供更高的開啟值)時開啟，吸入大量空氣，消除斷流彌合水錘，防止形成真空，在恢復正壓時重新關閉，并逐漸排除積累的空氣。該復合注氣微排閥由兩個獨立的真空破壞閥和微量排氣閥門通過連通管組合而成，按整體產品作出廠試驗，吸氣面積比入口面積大10%，以保證快速吸入空氣。其中所連帶的微量排氣閥可選擇合適的口徑以便在系統壓力下排除空氣。

注氣微排閥(真空破壞閥)參數

公稱通徑：DN50-DN500	閥體材質：鑄鋼/不銹鋼/球墨鑄鐵
公稱壓力：1.0Mpa-6.4Mpa	閥桿材質：不銹鋼
適用溫度：-20℃~90℃	閥瓣材質：不銹鋼
適用介質：水、水和乙二醇混合液	彈簧材質：彈簧鋼
連接方式：法蘭連接	關斷閥材質：不銹鋼
最低開啟壓力：-0.25psi	微量排氣閥：鑄鋼/不銹鋼/球墨鑄鐵

注氣微排閥(真空破壞閥)原理

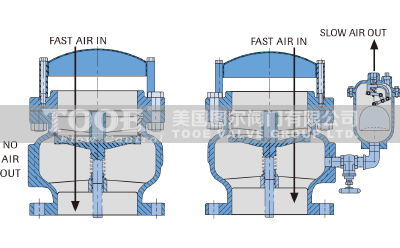

- 注氣微排閥(真空破壞閥)具有三種功能：①高速吸氣；②微量排氣；③不高速排氣。

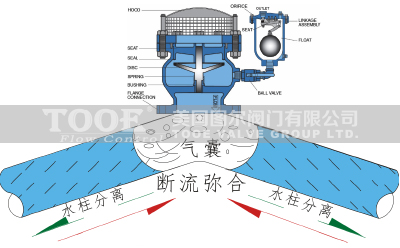

- 大孔真空破壞閥與小孔微量排氣閥結合使用，用于水錘控制，操作如下：安裝在可能產生水柱分離的位置，大閥由于真空而打開，允許空氣進入充滿水柱分離產生的空隙。然后它將立即關閉，截留被壓縮的空氣，暫留存氣囊作緩沖作用，以減慢重新加入的水柱的速度，并在系統壓力恢復到正壓時將嚴重的壓力波動(水錘)降至最低。同時，小孔口空氣釋放閥也由于真空而打開，并保持打開狀態，以調節空氣從管道的緩慢排放，逐漸排除積存的空氣，從而使管道逐漸恢復正常的工作壓力，而不會造成損壞。

注氣微排閥(真空破壞閥)吸氣量

DN	25	50	65	80	100	150	200	250	300	350	400
負壓值	大孔在負壓時的吸氣量L/S(標準狀態)
-6.9kpa	38	152	341	341	605	1360	2422	3781	5476	7411	9724
-13.8kpa	54	214	482	482	855	1926	3422	5334	7741	10526	13736
-20.7kpa	66	262	590	590	1048	2360	4192	6561	9440	12886	16804
-27.6kpa	76	303	680	680	1209	2724	4862	7552	10904	14868	19400
-34.5kpa	85	338	760	760	1355	3035	5428	8449	12225	16615	21712

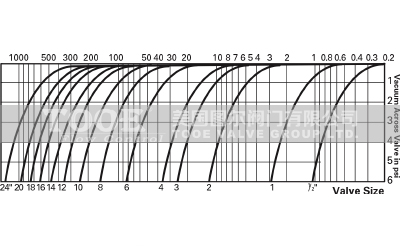

下圖顯示吸氣/排氣量為每秒通過閥門的空氣量，單位為立方英尺/秒。

真空破壞閥大孔吸氣量	微量排氣量小孔排氣量

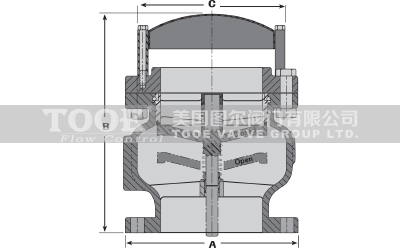

注氣微排閥(真空破壞閥)尺寸

DN	50	65	80	100	125	150	200	250	300	350
B	180	190	210	225	250	270	310	370	380	420
