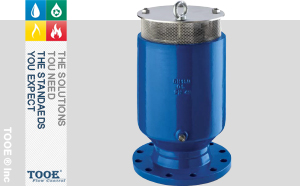

防水錘型空氣閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【防水錘型空氣閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

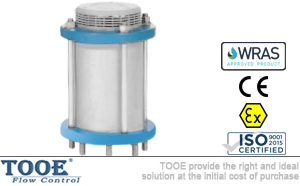

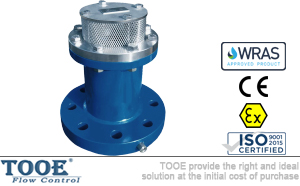

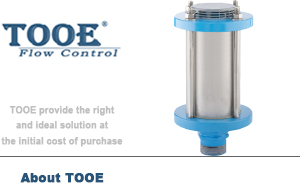

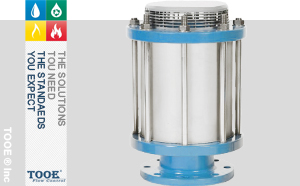

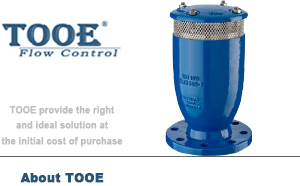

防水錘型空氣閥概述

防水錘型空氣閥是一款高質量的單室雙功能組合空氣閥，內置防水錘功能，是管道當中起伏點出現"水柱拉斷"式水錘的有效解決方案。 防水錘型空氣閥FG-3-8具有普通空氣閥的低壓進排氣以及高壓微量排氣功能，低壓進排氣部分是在管道壓力較低時(空管充水，管道排空等)工作，主要為低壓工況下大量排氣和進氣，高壓微量排氣則主要在管道正常帶壓工作時，將管道內不斷析出的氣體及時排放，以減少因之可能產生的多種不利后果。還具有防水錘功能，即：保證在管線出現水柱拉斷時的負壓工況下，迅速大量排氣，以避免負壓的產生產；而當隨后出現的水柱彌合工況時，空氣閥能有效地限制排氣，通過延緩排氣時間，在管道當中造成空氣囊似的彈性壓縮空間，阻止快速的水柱彌合可能造成的壓力升高，即水錘。

防水錘型空氣閥參數

公稱通徑：DN15-DN500		標準代號/標準名稱
公稱壓力：1.0Mpa-6.4Mpa		ISO國際組織標準
適用溫度：-20℃~100℃		ASME美國機械工程師協會
適用介質：原水、清水		ASTM美國材料及試驗協會標準
連接方式：法蘭連接/螺紋絲扣		AISI美國鋼鐵協會標準
水關閉壓力：≤20kPa		BS英國標準
空氣關閉壓力：≥30kPa		AWWA美國水工協會
閥體材質：鑄鋼、不銹鋼、球墨鑄鐵		EN歐洲標準
浮球材質：高密度聚丙烯/不銹鋼		ANSI/NSF61飲用水系統衛生部件標準
密封材質：三元乙丙/丁腈橡膠		ANSI/AWWA C116-03美國涂層標準

防水錘型空氣閥特點

1. 具有在高低壓下微量排氣和低壓下大量吸氣排氣三種功能，大小排量組合式進排氣閥的結構，滿足管道初次充水排氣和正常運行時及時進、排氣的要求，并具體防止發生斷流彌合水錘的功能。
2. 高速排氣能力滿足初始充水速度要求，在充水時不管射出的氣流速度有多大(充水壓力較高時)，底部、中部浮球都不會提前氣堵關閥。當充水流速過快，空氣閥內的壓差達到7kPa時，頂部浮球能可靠關閉主排氣孔口，通過頂部浮球上的轉換小排氣孔口高速排氣，并維持合適的充水背壓和充水流速，使得充水水柱在合適阻力的作用下慢慢地接近空氣閥，避免空氣閥充水過快引起自身的關閥水錘。
3. 微量排氣孔口≥φ1.6mm的孔口面積，確保能及時排除積聚的空氣，節約運行成本，最大限度地提高節能效率。
4. 具備管道事故出現負壓時快速大量高速吸入空氣破壞真空的能力。為了滿足防止"斷流彌合水錘"的要求，在真空度達到34kPa時的最大進氣能力滿足破壞管道真空，防止負壓的要求。但當兩股水柱彌合，并且閥內壓差達到7kPa時，閥體內的頂部浮球能及時可靠關閉主排氣孔口，迅速轉換成小排氣孔口微量排氣，確保在發生水柱分離再?gòu)浐蠒r(shí)能高吸微排，截留大部分氣囊吸納緩沖水錘升壓。高速進氣與微量排氣孔口面積之比達到30:1以上，使彌合水錘升壓低于該點穩態壓力的1.3倍。
5. 當管道放空時或爆管泄水時，空氣閥能夠及時足量吸進空氣(進排氣流道最小直徑不小于空氣閥通徑的90%)，破壞管道真空。
6. 吸氣方式為從吸排氣孔口遮蔽物處水平吸入閥內，縮短氣流的行程，最大限度的降低出現負壓吸氣破壞真空過程中的氣流阻力。

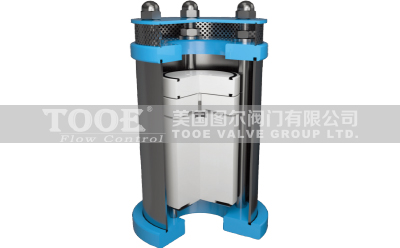

防水錘型空氣閥工作原理/排氣吸氣量

大量排氣：在管道充水期間，空氣以與管道中的水相同的流速通過空氣閥，浮子保持在打開位置，從而允許空氣自由通過閥門。當水進入閥門時，浮子浮起，閥門關閉。

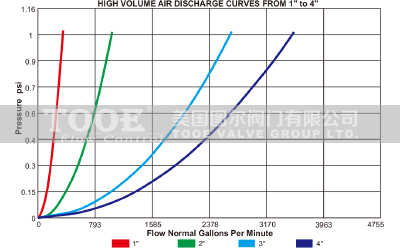

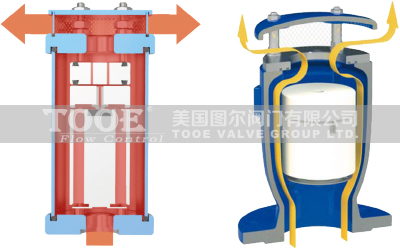

大量排氣原理圖	1"到4"的大量排氣曲線圖

限制排氣(防水錘)：在快速注水、泵跳閘、閥門快速關閉期間，閥門將切換到防水錘模式。大排氣孔口關閉，通過頂部浮球上的轉換微量排氣孔口排氣。較小的孔口將限制空氣從管道中排出的速度，從而限制水柱的流速。

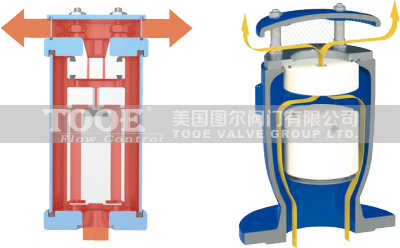

防水錘限制排氣原理圖	1"到4"的防水錘限制排氣曲線圖

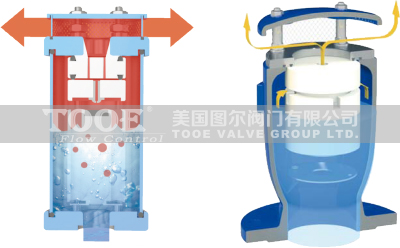

正常工作壓力下的微量排氣：在正常運行期間，當管道充滿水時，閥門的底部位置會積聚許多細小的氣體，當空氣量足以移動浮子時，浮子將從小孔口(噴嘴)上掉落并釋放積聚的空氣。然后，控制浮標將浮回原位并密封小孔。

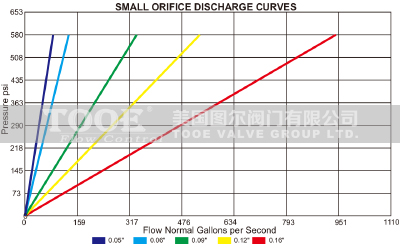

微量排氣原理圖	1"到4"的微量排氣曲線圖

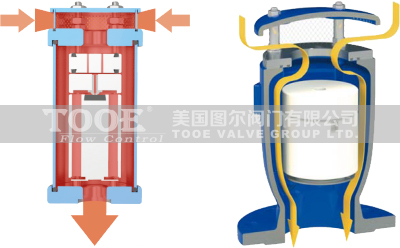

真空破壞：在排水、泵停止或泵跳閘期間，浮子會向擋板移動�？諝鈱⒘鹘�(jīng)大孔口，經過浮子并通過進氣孔口進入管道，消除負壓。

真空破壞原理圖	1"到4"的吸氣曲線圖

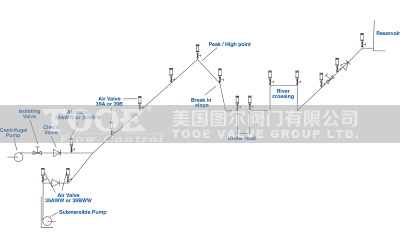

防水錘型空氣閥選型

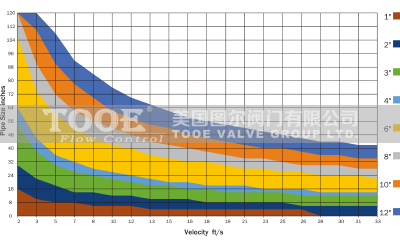

下圖中：選擇管道尺寸和流速，使用最大流速或根據排水量或預期的潛在破裂計算排水速度。在管道尺寸和速度相交的地方會有一個色帶，將色帶與下面圖例中的閥門尺寸相匹配。這將為您提供能夠吸入足夠空氣以匹配排水速率的閥門尺寸。所有值均基于保持管道壓力中的最小負壓為5psi。不允許管道中的負壓降低于8.5psi負壓差是一種不好的做法。調整尺寸時要注意，色帶的上部更接近最小負壓差5psi，下部更接近1.5psi負壓差。如果您非�？拷鼛У妮^高部分，則應切換到另一尺寸的閥門，以確保管道的安全。

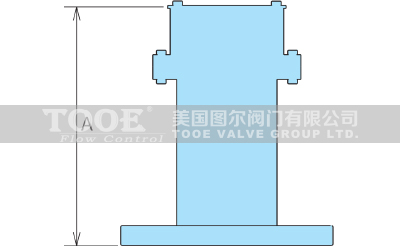

防水錘型空氣閥尺寸

DN	50	80	100	150	200	250	300	350
A	350	380	400	480	550	630	700	750

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口防水錘空氣閥"產品。
