自力式微差壓調節閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【自力式微差壓調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

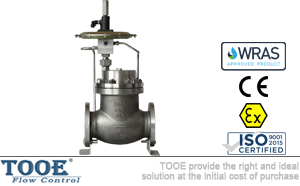

自力式微差壓調節閥產品概述

自力式微壓調節閥是一種不需外加能源而利用被控介質自身能量作為動力源來實現自動調節的閥門。采用平衡型單閥座，引入執行機構控制閥芯位置來改變截流面積，從而改變兩端的壓差和流量，達到控制閥后壓力穩定(閥后型)或泄壓(閥前型)的目的。具有動作靈敏，密封性好，壓力波動小等優點，廣泛應用于各種工業設備中氣體的微壓力控制。自力式微壓調壓閥分為減壓型閥后壓力調節型(B型)及泄壓型閥前壓力調節型(K型)，調壓范圍在0.14KPa-7.2KPa無腐蝕性的氣體或空氣介質的閥后壓力(毫米水柱級)。調節壓差比大(如閥前0.8MPa，閥后0.001MPa)特別適合微壓氣體控制。

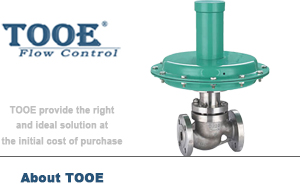

可選帶指揮器型，帶指揮器自力式微壓調節閥由控制閥、執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度高的場合。

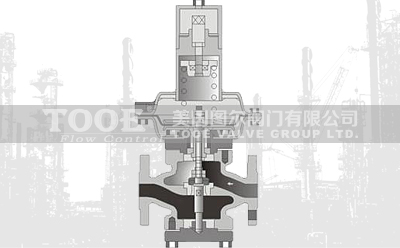

自力式微差壓調節閥技術參數

公稱通徑：DN15-DN000		閥體材質：鑄鋼WCB；不銹鋼304/316/316L
公稱壓力：1.0Mpa-4.0Mpa		閥蓋材質：鑄鋼WCB；不銹鋼304/316/316L
適用溫度：-40℃~150℃		膜片材料：丁腈橡膠；氟橡膠；以丙烯橡膠
適用介質：水、非腐蝕性氣體等		壓力平衡元件：膜片+彈簧
法蘭標準：GB/T9113；HG/T20592；ANSI B16.5		控制精度：±5%

自力式微差壓調節閥性能指標

微壓(主閥)
公稱通徑/DN	15	20	25	32	40	50	65	80	100
額定量系數/Kv	4	6.3	8	16	20	32	50	80	25
流量特點	快開
公稱壓力/PN	1.6Mpa
允許泄漏/閥前輸入0.1Mpa氣壓	1個氣泡/分；2個氣泡/分；3個氣泡/分；4個氣泡/分；6個氣泡/分；11個氣泡/分
壓力調節范圍/Kpa	0.5~2；1~6；5~10；9~15；12~19；18~25；22~30；28~35；32~40；38~50；48~60；58~72；70~100

壓力調節范圍的確定：壓力調節范圍越大，調節精度相對越低，故在選取調壓范圍時，盡量接近實際工況所需。當閥前壓力>100KPa，閥后壓力>30KPa優先采用直接作用型調節閥；當閥前壓力>100KPa，閥后壓力<15KPa，應用在氮封儲罐上的閥門優先采用帶指揮器型壓力調節閥。
整機作用方式確定：微(差)壓調節閥有B型和K型兩種。B型閥∶閥芯初始位置打開，微(差)壓增大時閥門趨向關閉；K型閥∶閥芯初始位置關閉，微(差)壓增大時閥門趨向開啟。

ZA7執行器(指揮器)
有效面積(cm2)	430
閥后壓力控制范圍(Kpa)	0.14~0.36；0.32~1.00；0.90~2.50；2.10~4.50；3.90~7.20
最大輸出壓力(Mpa)	≤1.4
最小輸出壓力(Mpa)	≥0.2
控制管線/接頭	銅管或鋼管φ10×1(mm)；卡套式接頭：R1/4"

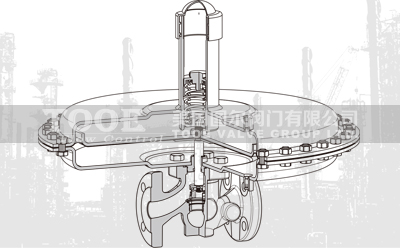

自力式微差壓調節閥工作原理

- 作用方式為壓閉型。其原理如下：介質流經閥體，閥芯的位置即閥芯和閥座之間的截流面積決定了介質流量。受控的下游壓力經導壓管傳送到檢測室，并在此轉換成定位力。根據彈簧力大小，定位力調整閥芯位置。當閥后壓力升高時，使閥芯位移，閥門開啟度減小，流量相應減小，從而達到減壓、穩壓目的。相反當閥后壓力降低時，調壓閥開啟度增大，流量相應增加，以控制閥后壓力穩定在設定值。
- 作用方式為壓開型。其原理如下：當閥前壓力低于設定壓力時，由于彈簧力大于定位力，閥門關閉;當閥前壓力升高，閥門趨于開啟，從而達到對系統的超壓保護作用。當閥前壓力高于壓力設定點時，使閥芯位移，閥門趨向開啟，從而達到泄壓、穩壓目的；相反當閥前壓力低于壓力設定點時，調節閥趨向關閉，以達到對系統的超壓保護的作用。
- 作用方式為差壓型。其原理如下：介質流經閥體，閥芯的位置即閥芯和閥座之間的截流面積決定了介質流量。膜室兩側壓力形成差壓，并在此轉換成定位力，根據彈簧力大小，定位力調整閥芯位置。

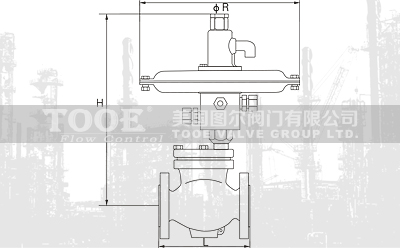

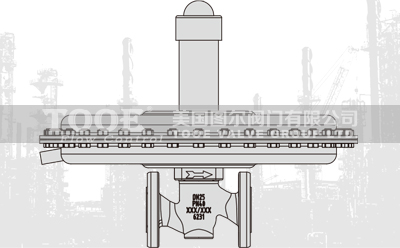

自力式微差壓調節閥尺寸結構

A φR	DN(mm)	15	20	25	32	40	50	65	80	100
ZA7 φ 280mm	H(mm)	320	370	390	400	410	439	460	500	520
ZA7 φ 280mm	kg	18	26	26	32	40	47	60	65	71
L(mm)		150	160	160	230	230	230	290	350	350

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口自力式微差壓調節閥"產品。
