高壓液壓球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【高壓液壓球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

高壓液壓球閥產品概述

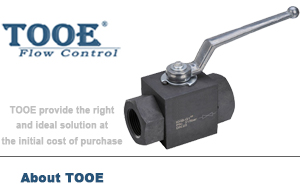

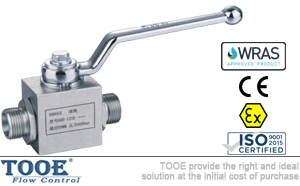

KHB(BKH), KHM(MKH)高壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。高壓液壓球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍可達500bar，適用于溫度-30℃~180℃的水、油、氣等介質中。

高壓液壓球閥型號說明

KHB	—	M27*1.5	—	10	—	1	1	1	1	—	01	—	1
1		2		3		4	5	6	7		8		9

1. 系列代號：KHB(BKH)系列-閥塊型球閥DN04-25、KHM(MKH)系列-袖套型球閥DN32-50；
2. 連接代號：M**、G**、**LR、**SR、PT**、NPT**；
3. 公稱通徑：06、08、10、13、16、20、25、32、40、50；
4. 閥門、接頭材料：1-45#、2-304不銹鋼、3-316不銹鋼；
5. 球芯、閥鎖材料：1-45#、2-304不銹鋼、3-316不銹鋼；
6. 球封材料：1-POM(聚甲醛)、2-PTFE(聚四氟乙烯)；
7. 閥體與接頭和閥鎖處密封材料：1-NBR(丁晴橡膠)、2-FPM/FKM(氟橡膠)；
8. 手柄形式：01-C型鋅合金曲手柄 、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
9. 表面處理：1-空白、2-磷化、3-電鍍黃鋅；
備注信息：表中型號對應產品的材料為碳鋼，材料1111為常規使用組合，PTFE材料使用時最高工作壓力不超過100bar。

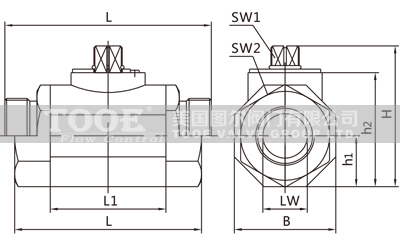

高壓液壓球閥外形尺寸

KHB(BKH)型	KHM(MKH)型

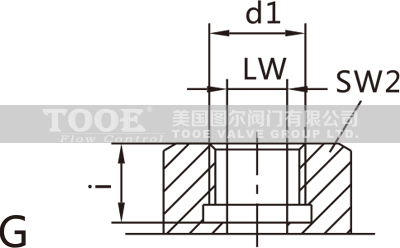

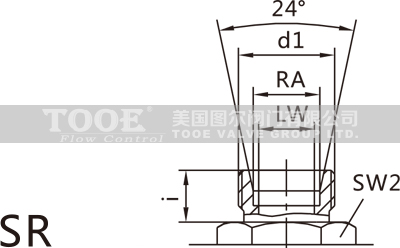

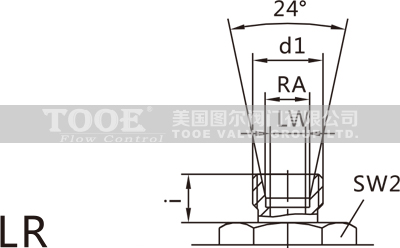

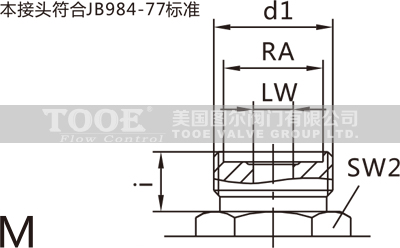

連接口略縮圖	簡略型號	PN	DN	LW	d1	L	B	H	h1	h2
	KHB-M16*1.5	500	06	06	M16*1.5	69	26	45	13.5	33
	KHB-M22*1.5	500	10	08	M22*1.5	76	32	49	16	36
	KHB-M27*1.5	500	10	10	M27*1.5	76	32	49	16	36
	KHB-M30*1.5	400	16	15	M30*1.5	84	38	61	19	45
	KHB-M36*2	400	20	20	M36*2	103	48	70	25	55
	KHB-M42*2	350	25	25	M42*2	116	57	79	28.5	64
	KHM-M52*2	350	32	30	M52*2	149	75	101	37.5	84
	KHM-M60*2	350	40	38	M60*2	174	85	112	42.5	95
	KHB-G1/8	500	04	06	G1/8	69	26	45	13.5	33
	KHB-G1/4	500	06	06	G1/4	69	26	45	13.5	33
	KHB-G3/8	500	10	10	G3/8	72	32	49	16	36
	KHB-G1/2	500	13	12	G1/2	83	35	49	18	38
	KHB-G1/2	400	16	15	G1/2	83	38	61	19	45
	KHB-G3/4	400	20	20	G3/4	95	48	70	25	55
	KHB-G1	350	25	25	G1	113	57	79	28.5	64
	KHM-G1 1/4	350	32	32	G1 1/4	110	75	101	37.5	84
	KHM-G1 1/2	350	40	38	G1 1/2	130	85	112	42.5	95
	KHM-G2	350	50	48	G2	140	104	131	52	112.5
	KHB-NPT1/8	500	04	06	NPT1/8	69	26	45	13.5	33
	KHB-NPT1/4	500	06	06	NPT1/4	69	26	45	13.5	33
	KHB-NPT3/8	500	10	10	NPT3/8	72	32	49	16	36
	KHB-NPT1/2	500	13	12	NPT1/2	83	35	49	18	38
	KHB-NPT1/2	400	16	15	NPT1/2	83	38	61	19	45
	KHB-NPT3/4	400	20	20	NPT3/4	95	48	70	25	55
	KHB-NPT1	350	25	25	NPT1	113	57	79	28.5	64
	KHM-NPT1 1/4	350	32	30	NPT1 1/4	110	75	101	37.5	84
	KHM-NPT1 1/2	350	40	38	NPT1 1/2	130	85	112	42.5	95
	KHM-NPT2	350	50	48	NPT2	140	104	131	52	112.5
	KHB-06LR	500	04	04	M12*1.5	67	26	45	13.5	33
	KHB-08LR	500	06	06	M14*1.5	67	26	45	13.5	33
	KHB-10LR	500	06	08	M16*1.5	74	26	45	13.5	33
	KHB-12LR	500	10	10	M18*1.5	74	32	49	16	36
	KHB-15LR	500	13	12	M22*1.5	82	35	53	18	38
	KHB-15LR	400	16	12	M22*1.5	82	38	61	19	45
	KHB-18LR	500	13	12	M26*1.5	82	35	53	18	38
	KHB-18LR	400	16	15	M26*1.5	82	38	61	19	45
	KHB-22LR	400	20	19	M30*2	101	48	70	25	55
	KHB-28LR	350	25	25	M36*2	108	57	79	28.5	64
	KHM-35LR	350	32	30	M45*2	141	75	101	37.5	84
	KHM-42LR	350	40	36	M52*2	162	85	112	42.5	95
	KHB-08SR	500	04	05	M16*1.5	73	26	45	13.5	33
	KHB-10SR	500	06	06	M18*1.5	73	26	45	13.5	33
	KHB-12SR	500	06	08	M20*1.5	76	26	45	13.5	33
	KHB-14SR	500	10	10	M22*1.5	80	32	49	16	36
	KHB-16SR	500	13	12	M24*1.5	86	35	53	18	38
	KHB-16SR	500	16	12	M24*1.5	86	38	61	19	45
	KHB-20SR	500	13	13	M30*2	90	35	53	18	38
	KHB-20SR	400	16	15	M30*2	90	38	61	19	45
	KHB-25SR	400	20	20	M36*2	109	48	70	25	55
	KHB-30SR	350	25	25	M42*2	120	57	79	28.5	64
	KHM-38SR	350	32	30	M52*2	153	75	101	37.5	84

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口高壓液壓球閥"產品。
