| 產品信息 | |
| 產品型號：Q641F;AG-3-3-1-F | 產品壓力：1.6Mpa-6.4Mpa |
| 產品口徑：DN15-DN250 | 產品材質：鑄鐵 碳鋼 不銹鋼 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動法蘭球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

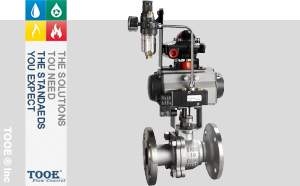

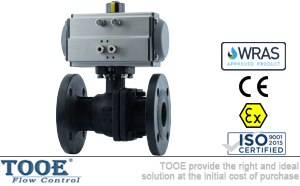

氣動法蘭球閥概述
氣動執行器分為：氣動雙作用、氣動單作用(彈簧復位)兩種形式。法蘭氣動球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質可以毫無損失的流過。產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還事宜控制污水和含有纖維性雜質的介質，氣動閥門廣泛用于石油、化工、冶金、電站、制冷等工作領域。
 |
 |
 |
法蘭氣動球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。氣動法蘭球閥可做高平臺設計，采用閥門驅動裝置標準的設計，不需要支架和軸承連接，執行器安裝起來簡單方便。
氣動法蘭球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN15-DN200(1/2"-8") | 執行器形式：AT氣動執行器、撥叉式氣動執行器 | |
| 公稱壓力：1.6Mpa-6.4Mpa | 作用方式：雙作用、單作用(彈簧復位) | |
| 適用介質：水、油、氣 | 控制方式：開關型、智能調節型 | |
| 適用溫度：-20~250℃ | 氣源介質：空氣 | |
| 閥體材質：WCB / CF8 / CF8M | 氣源壓力：雙作用3-8bar；單作用4-8bar | |
| 閥座材質：PTFE/PPL/PEK/硬密封 | 行程調整范圍：90°±5° | |
| 球體材質：CF8 / CF8M | 輸出扭矩：雙作用3.9-10560N.m；單作用8.5-4858N.m | |
| 閥桿材質：SUS304 / SUS316 | 附件：電磁閥、定位器、限位開關、三聯件、手動機構 | |
| 填料材質：聚四氟乙烯PTFE | 汽缸材質：鋁合金、鑄鐵 | |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 活塞材質：鑄鋁硬質氧化處理 | |
| 法蘭標準：GB/T 9113；ASME B16.10 | 彈簧材質：彈簧鋼 | |
| 結構長度：GB/T 12221；ASME B16.10；API 6D | 氣源接口：符合NAMUR標準 |
氣動法蘭球閥特點
 |
 |

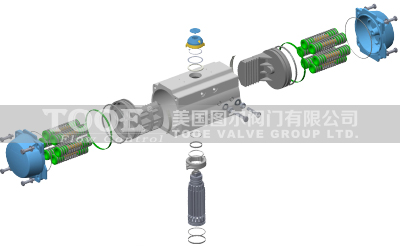

AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。氣動執行器為活塞式，活塞式行程長，適用于要求有較大推力的場合，可以直接帶動閥桿，還可以和蝸輪蝸桿配合使用。結構簡單、輸出推力大、動作平穩可靠、安全防爆，在對安全要求較高的生產過程中有著廣泛的應用。

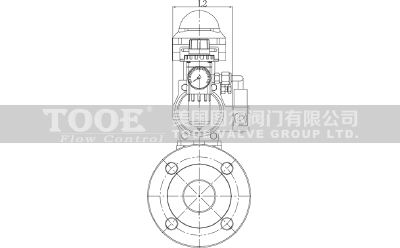

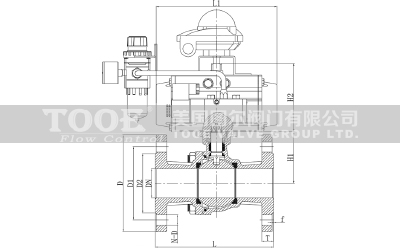

氣動法蘭球閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
130
|
140
|
165
|
165
|
203
|
222
|
241
|
305
|
325
|
350
|
400
|
|
H1
|
48
|
53
|
58.5
|
71
|
76
|
85
|
101.5
|
111.5
|
146
|
183
|
202
|
253
|
|
H2
|
73
|
90
|
90
|
100
|
110
|
110
|
142
|
142
|
158
|
200
|
235
|
260
|
