法蘭電動球閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 球閥 > 電動球閥

產品信息
產品型號：Q941F;AG-2-3-1-F	產品壓力：1.6Mpa-6.4Mpa
產品口徑：DN15-DN200	產品材質：鑄鐵碳鋼不銹鋼

021-5187 5832	[email protected]
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

法蘭電動球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭電動球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

法蘭電動球閥概述

法蘭電動球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等并成一直徑，介質可以毫無損失的流過。配用TE001高性能執行機構，產品通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還事宜控制污水和含有纖維性雜質的介質，電動閥門廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

法蘭電動球閥的關閉件是個帶孔的球體(或部分球)，球體隨閥桿轉動，實現閥門的開啟或關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。法蘭球閥的球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。電動法蘭球閥可做高平臺設計，采用閥門驅動裝置標準的設計，不需要支架和軸承連接，執行器安裝起來簡單方便。

法蘭電動球閥參數

閥體參數		執行器參數
公稱通徑：DN15-DN200(1/2"-8")		執行器形式：精小型、QT電子式、防爆型
公稱壓力：1.6Mpa-6.4Mpa		環境溫度：-25℃~55℃
適用介質：水、油、氣		環境濕度：10~90%RH
適用溫度：-20~250℃		電源電壓：110VAC；220VAC；380VAC；50/60Hz
閥體材質：WCB / CF8 / CF8M		輸入信號：4-20mADC或1~5VDC
閥座材質：PTFE/PPL/PEK/硬密封		輸出信號：4-20mADC
球體材質：CF8 / CF8M		行程：90°~120°/±10°
閥桿材質：SUS304 / SUS316		動作時間：7s-120s
填料材質：聚四氟乙烯PTFE		絕緣電阻：100MΩ(500VDC)
設計制造：GB/T 12237；ASME B16.34；API608		防護等級：IP65；IP67；IP68
法蘭標準：GB/T 9113；ASME B16.10		防爆等級：Exd II BT4；Exd II CT6
結構長度：GB/T 12221；ASME B16.10；API 6D		電機保護：過熱保護器(自動恢復型)
防火標準：API 6FA；API 607；JB/T 6899		手動控制：可拆卸扳手/手輪
檢驗試驗：GB/T 19672；API 598		扭矩范圍：7N.m-2000N.m

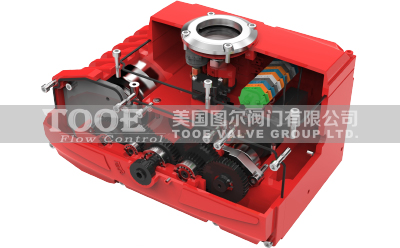

法蘭電動球閥特點

1.殼體-殼蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67、IP68和防爆型是可選的。
2.電機—全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，F(xiàn)級絕緣等級。內部熱保護開關避免損壞電機。
3.手動手輪—手輪設計安全可靠省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪操作。一旦通電，離合器將自動返回。
4.位置指示器—安裝在中心軸上，用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5.加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕。
6.限位開關—兩機械和電子雙限位。機械限位螺絲可調。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過調整精確方便地設定。
7.扭矩開關—提供過載保護(TEOHQ005/008/010除外)，并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。
8.自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(最高50dB)。自鎖功能可防止反轉，確保穩定型和可靠性。潤滑油在出廠前已經添加。
9.防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
10.安裝—電動執行器底部的安裝尺寸符合國際標準ISO5211和DIN3337。執行器可以垂直或水平安裝。
11.線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有效滿足各種附加功能要求。
12.智能模塊—采用高度集成，低功耗的MCU和模擬電路控制板。全金屬外部安裝，電機熱源和控制板有效分離，提高了執行器的抗干擾和耐熱性。
13.閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化(智能調節型)。
14.相序自動化調整—智能執行器自動連接到三相電源相序。

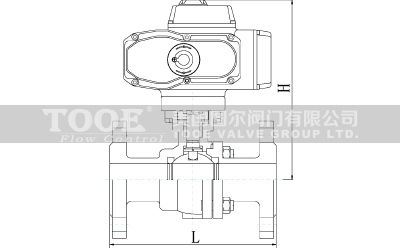

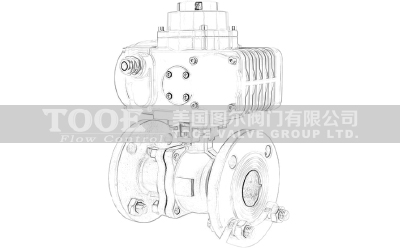

法蘭電動球閥尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	200	250	280	320	360	400
H	176	180	182	188	198	203	222	237	281	300	300	368
