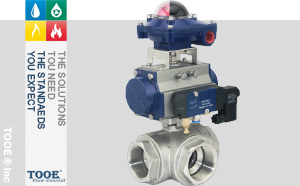

| 產品信息 | |
| 產品型號：Q614/5F;AG-3-2-4/5-F-S | 產品壓力：1.6Mpa-6.4Mpa |
| 產品口徑：DN10-DN65 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動三通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
氣動三通球閥概述
氣動執行器分為：氣動雙作用、氣動單作用(彈簧復位)兩種形式。螺紋氣動三通球閥標準球芯有L型和T型兩種。L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通；T型孔道可起配比作用，T型適用于介質的分流，合流或流向切換，適用于液體、氣體、蒸汽等介質的配比調節與控制。
 |
 |
 |
①三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制粘度、纖維顆粒狀的流體。也適用于密封要求嚴格的場合。
②兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能能使相互垂直的兩個通道連通或關閉。
③四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，閥門靈活控制管路使介質合流或分流。
④T型孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
氣動三通球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN10-DN100(3/8"-4") | 執行器形式：AT氣動執行器、撥叉式氣動執行器 | |
| 公稱壓力：1.6Mpa-6.3Mpa(1000WOG) | 作用方式：雙作用、單作用(彈簧復位) | |
| 適用介質：水、油品、氣體 | 控制方式：開關型、智能調節型 | |
| 適用溫度：-20~180℃ | 氣源介質：空氣 | |
| 閥體材質：WCB / CF8 / CF8M | 氣源壓力：雙作用3-8bar；單作用4-8bar | |
| 閥座材質：聚四氟乙烯PTFE | 行程調整范圍：90°±5° | |
| 球體材質：CF8 / CF8M | 輸出扭矩：雙作用3.9-10560N.m；單作用8.5-4858N.m | |
| 閥桿材質：SUS304 / SUS316 | 附件：電磁閥、定位器、限位開關、三聯件、手動機構 | |
| 填料材質：聚四氟乙烯PTFE；PPL | 汽缸材質：鋁合金、鑄鐵 | |
| 設計標準：ASME B16.34 | 活塞材質：鑄鋁硬質氧化處理 | |
| 壁厚標準：ASME B16.34 | 彈簧材質：彈簧鋼 | |
| 檢測標準：MSS SP-110 / EN 12266 | 氣源接口：符合NAMUR標準 |

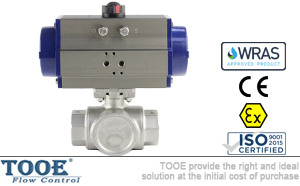

氣動三通球閥特點
 |
 |

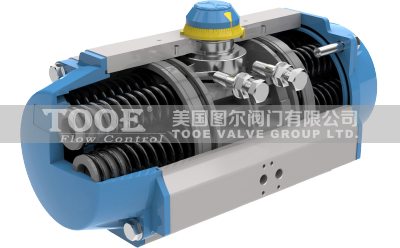

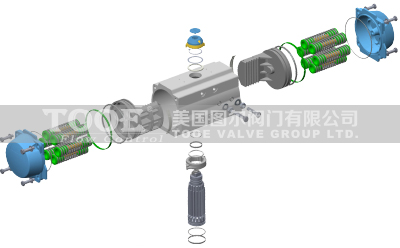

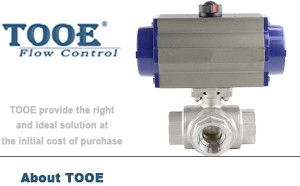

AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。氣動執行器為活塞式，活塞式行程長，適用于要求有較大推力的場合，可以直接帶動閥桿，還可以和蝸輪蝸桿配合使用。結構簡單、輸出推力大、動作平穩可靠、安全防爆，在對安全要求較高的生產過程中有著廣泛的應用。

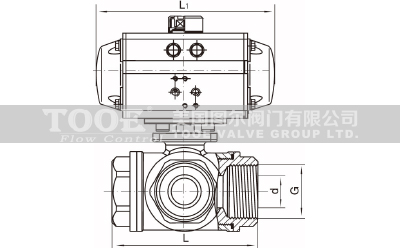

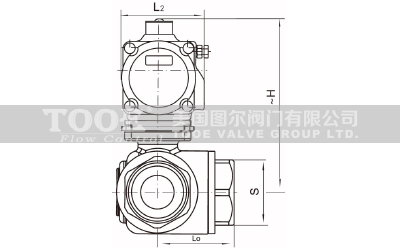

氣動三通球閥尺寸
 |
 |
|
DN
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
|
L
|
68
|
78
|
86
|
111
|
126
|
143
|
|
H
|
177/208
|
180/211
|
199/227
|
231/251
|
235/265
|
263/298
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動三通球閥"產品。
