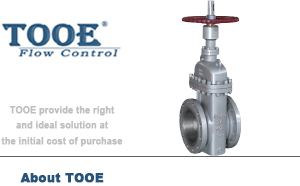

| 產品信息 | |
| 產品型號：Z543WF;BG-6-3-3-II-F/Y-C | 產品壓力：1.6Mpa-16Mpa |
| 產品口徑：DN25-DN1000 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 [email protected] |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【無導流孔平板閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
無導流孔平板閘閥概述
平板閘閥是一種關閉件為平行閘板的滑動閥門。其關閉件可以是單閘板或是帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用于浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。無導流孔的平板閘閥用于不需通清洗的管線上。無導流孔平板閘閥結構獨特、排污方便、不受現場窨的限制，可以任意角度安裝。
 |
 |
 |
無導流孔平板閘閥參數
| 公稱通徑：DN50-DN1000(2"-40") | 閥體材質：碳鋼、不銹鋼、合金鋼 | |
| 公稱壓力：1.0Mpa-16Mpa(150LB-900LB) | 閘板材質：2Cr13+ENP；A105+ENP；20CrMoV+STL；1Cr18Ni9 | |
| 適用溫度：-29℃~250℃ | 閥座材質：25+PTFE；20CrMoV+STL；1Cr18Ni9+PTFE | |
| 適用介質：石油、天然氣、水、蒸汽等 | 閥桿材質：不銹鋼 | |
| 驅動方式：手動、傘齒輪、電動、氣動、液動 | 填料材質：NBR；FPM；柔性石墨；PTFE | |
| 設計標準：GB/T 19672；JB/T5298；API 6D；ASME B16.34 | 對焊標準：GB/T 12224；ASME B16.25 | |
| 結構長度：GB/T12221；GB/T15188.1；API 6D；ASME B16.10 | 試驗檢驗：GB/T 13927；JB/T 9092；API 6D；API 598 | |
| 連接標準：GB/T9113；JB/T 79；ASME B16.5；MSS SP44 | 壓力與溫度等級：API 6D、GB/T 26480 |

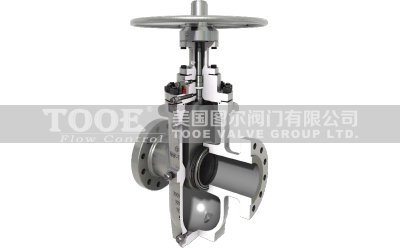

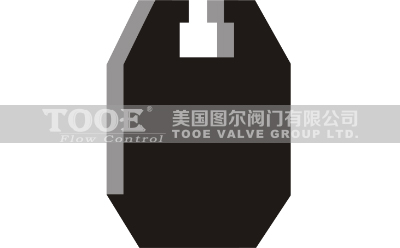

無導流孔平板閘閥構造
 |
 |
閥體有鑄造和焊接兩種結構。短型無導流孔平板閘閥采用焊接結構，結構長度短，重量輕，特別適用于要求重量輕的裝置。
浮動閥座的結構，使閥門進出口雙向均可密封。
閥座密封為雙套密封，具有雙重密封的功能，PTFE能自行清除砂粒雜質和污垢，保證密封完好。
硬密封結構的閥門，密封面堆焊Co基硬質合金，硬度達到HRC44-52，保證密封的可靠性。
閥門的耐火設計執行API6FA和APl607的標準，對應用于烴類流液體、油氣管線的閥門，執行此項標準，能達到防火要求。
閥門全開時，通道為直管線，流阻系數及壓力損失均很小，可通毛球清掃管線。
閥門設有自動卸壓保護裝置，保證使用安全。
全封閉結構，防護性能好，可全天候使用。
無導流孔平板閘閥流量特性
 |
 |

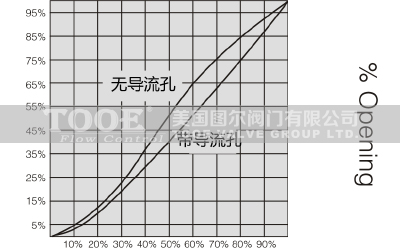

| 閥門開度-Cv特性曲線表 |
無導流孔平板閘閥的DN-Cv曲線圖
|
帶導流孔的平板閘閥，其流量特性等同于銅規格的管道，呈等百分比特性，不帶導流孔的平板閘閥，其中腔跨度較楔式閘閥小，且屬于規則的圓柱體，所以，基本上除壓力損失較帶導流孔的大外，其余特性基本接近。不帶導流孔調節型的平板閘閥其對流量的調節特性優于普通不帶導流孔的平板閘閥。

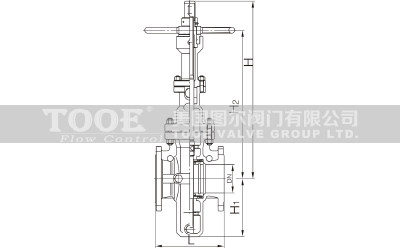

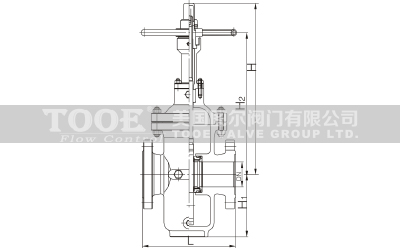

無導流孔平板閘閥尺寸
 |
 |
| PN1.6-2.5Mpa（Class150） |
PN4.0-16Mpa(Class300-900LB)
|
型號：(K)Z5(6、9)4(6)3(4)W(P)(F、Y、D) PN1.6、2.5Mpa API 6D Class150
|
DN
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
|
IN
|
2"
|
2 1/2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
28"
|
32"
|
36"
|
40"
|
|
|
L
|
法蘭
|
178
|
190
|
203
|
229
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
610
|
660
|
711
|
811
|
|
對焊
|
216
|
241
|
283
|
305
|
403
|
419
|
457
|
502
|
572
|
610
|
660
|
711
|
813
|
914
|
965
|
1016
|
-
|
|
|
H
|
450
|
550
|
610
|
700
|
895
|
1130
|
1290
|
1480
|
1660
|
1850
|
2080
|
2300
|
2680
|
3080
|
3491
|
3897
|
4317
|
|
|
H2
|
315
|
420
|
428
|
494
|
625
|
784
|
937
|
1080
|
1283
|
1417
|
1489
|
1672
|
2012
|
2250
|
2550
|
2850
|
3250
|
|
|
H1
|
有導流
|
122
|
154
|
169
|
193
|
283
|
352
|
440
|
514
|
602
|
678
|
785
|
855
|
1045
|
1190
|
1350
|
1510
|
1715
|
|
H3
|
無導流
|
85
|
91
|
109
|
121
|
178
|
211
|
215
|
245
|
280
|
310
|
346
|
363
|
442
|
505
|
560
|
610
|
715
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口無導流孔平板閘閥"產品。
