帶導流孔平板閘閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【帶導流孔平板閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

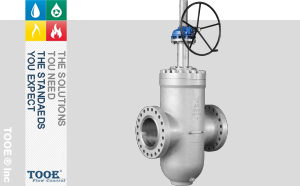

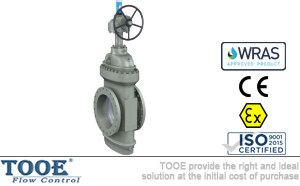

帶導流孔平板閘閥概述

平板閘閥是一種關閉件為平行閘板的滑動閥門。其關閉件可以是單閘板或是帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用于浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。帶導流孔平板閘閥可用于介質中含有大量雜質的系統工況，可自動沖洗閥腔內的雜質。一般用于放空系統和油、汽存貯裝置上，平板閘閥適用于天然氣、石油、化工、等輸送管線，用作啟閉設備。

帶導流孔平板閘閥參數

公稱通徑：DN50-DN1000(2"-40")		閥體材質：碳鋼、不銹鋼、合金鋼
公稱壓力：1.0Mpa-16Mpa(150LB-900LB)		閘板材質：2Cr13+ENP；A105+ENP；20CrMoV+STL；1Cr18Ni9
適用溫度：-29℃~250℃		閥座材質：25+PTFE；20CrMoV+STL；1Cr18Ni9+PTFE
適用介質：石油、天然氣、水、蒸汽等		閥桿材質：不銹鋼
驅動方式：手動、傘齒輪、電動、氣動、液動		填料材質：NBR；FPM；柔性石墨；PTFE
設計標準：GB/T 19672；JB/T5298；API 6D；ASME B16.34		對焊標準：GB/T 12224；ASME B16.25
結構長度：GB/T12221；GB/T15188.1；API 6D；ASME B16.10		試驗檢驗：GB/T 13927；JB/T 9092；API 6D；API 598
連接標準：GB/T9113；JB/T 79；ASME B16.5；MSS SP44		壓力與溫度等級：API 6D、GB/T 26480

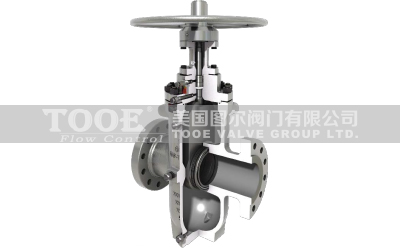

帶導流孔平板閘閥構造

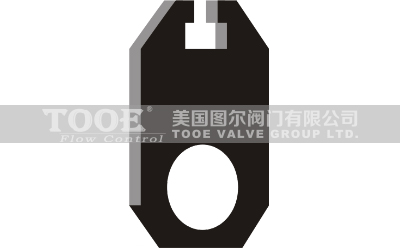

1.開啟閘板時，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。
2.關閉閥門時，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。密封部位都有注脂裝置，在閥門泄露時可以緊急密封。
3.采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
5.閥體承載能力高，直通式通道，全開時，與閘板導流孔相貫通和直管相似，流阻小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

帶導流孔平板閘閥流量特性

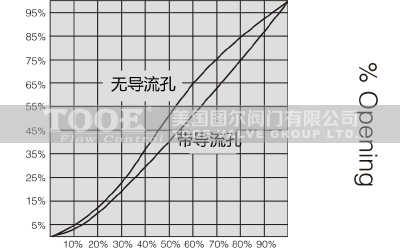

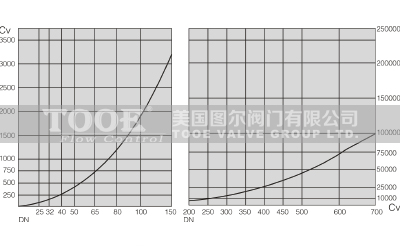

閥門開度-Cv特性曲線表	帶導流孔平板閘閥的DN-Cv曲線圖

帶導流孔的平板閘閥，其流量特性等同于銅規格的管道，呈等百分比特性，不帶導流孔的平板閘閥，其中腔跨度較楔式閘閥小，且屬于規則的圓柱體，所以，基本上除壓力損失較帶導流孔的大外，其余特性基本接近。不帶導流孔調節型的平板閘閥其對流量的調節特性?xún)?yōu)于普通不帶導流孔的平板閘閥。

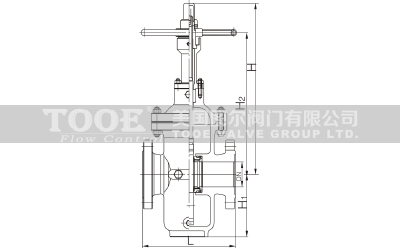

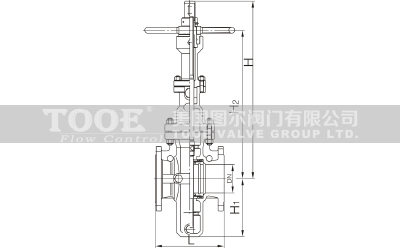

帶導流孔平板閘閥尺寸


PN1.6-2.5Mpa（Class150）	PN4.0-16Mpa(Class300-900LB)

型號：(K)Z5(6、9)4(6)3(4)W(P)(F、Y、D) PN1.6、2.5Mpa API 6D Class150

DN		50	65	80	100	150	200	250	300	350	400	450	500	600	700	800	900	1000
IN		2"	2 1/2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"	24"	28"	32"	36"	40"
L	法蘭	178	190	203	229	267	292	330	356	381	406	432	457	508	610	660	711	811
L	對焊	216	241	283	305	403	419	457	502	572	610	660	711	813	914	965	1016	-
H		450	550	610	700	895	1130	1290	1480	1660	1850	2080	2300	2680	3080	3491	3897	4317
H2		315	420	428	494	625	784	937	1080	1283	1417	1489	1672	2012	2250	2550	2850	3250
H1	有導流	122	154	169	193	283	352	440	514	602	678	785	855	1045	1190	1350	1510	1715
H3	無導流	85	91	109	121	178	211	215	245	280	310	346	363	442	505	560	610	715

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口帶導流孔平板閘閥"產品。
