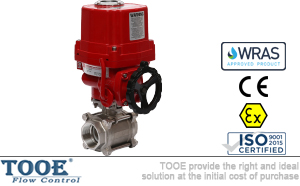

三片式電動螺紋球閥

更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 球閥 > 電動球閥

產品信息
產品型號：Q911F;AG-2-2-1-F	產品壓力：1.6Mpa-6.4Mpa
產品口徑：DN10-DN100	產品材質：黃銅碳鋼不銹鋼

021-5187 5832	[email protected]
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

三片式電動螺紋球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【三片式電動螺紋球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

三片式電動螺紋球閥概述

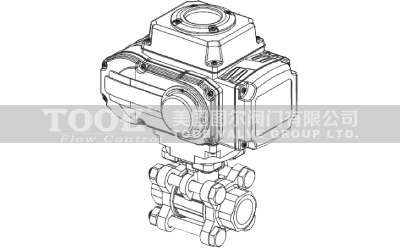

三片式電動螺紋球閥采用一體化結構，與TE001電動執行機構相配，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便易人、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

三片式內螺紋連接球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。三片式球閥連接形式另有對焊（BW）承插焊（SW），并均可帶國際標準ISO支架平臺和鎖定裝置�？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操。

三片式電動螺紋球閥參數

閥體參數		執行器參數
公稱通徑：DN10-DN100(3/8"-4")		執行器形式：精小型、QT電子式、防爆型
公稱壓力：1.6Mpa-6.3Mpa(1000WOG)		作用方式：正作用、反作用
適用介質：水、油品、氣體		環境溫度：-25℃~55℃
適用溫度：-20~180℃		環境濕度：10~90%RH
閥體材質：WCB / CF8 / CF8M		電源電壓：110VAC；220VAC；380VAC；50/60Hz
閥座材質：聚四氟乙烯PTFE		輸入信號：4-20mADC或1~5VDC
球體材質：CF8 / CF8M		輸出信號：4-20mADC
閥桿材質：SUS304 / SUS316		行程：90°~120°/±10°
填料材質：聚四氟乙烯PTFE；PPL		動作時間：7s-120s
設計標準：ASME B16.34		絕緣電阻：100MΩ(500VDC)
螺紋標準：ASME B1.20.1；BS21；ISO228/1		防護等級：IP65；IP67；IP68
對焊標準：ASME B16.25		防爆等級：Exd II BT4；Exd II CT6
承插焊標準：ASME B16.11		電機保護：過熱保護器(自動恢復型)
壁厚標準：ASME B16.34		手動控制：可拆卸扳手/手輪
檢測標準：MSS SP-110 / EN 12266		扭矩范圍：7N.m-2000N.m

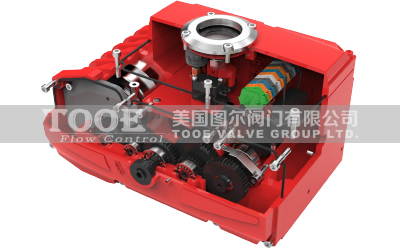

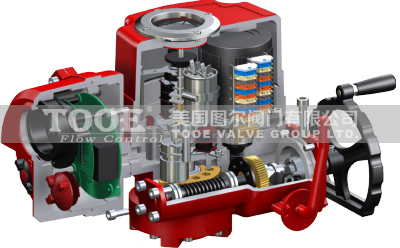

三片式電動螺紋球閥特點

1.殼體-殼蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67、IP68和防爆型是可選的。
2.電機—全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，F(xiàn)級絕緣等級。內部熱保護開關避免損壞電機。
3.手動手輪—手輪設計安全可靠省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪操作。一旦通電，離合器將自動返回。
4.位置指示器—安裝在中心軸上，用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5.加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕。
6.限位開關—兩機械和電子雙限位。機械限位螺絲可調。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過調整精確方便地設定。
7.扭矩開關—提供過載保護(TEOHQ005/008/010除外)，并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。
8.自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(最高50dB)。自鎖功能可防止反轉，確保穩定型和可靠性。潤滑油在出廠前已經添加。
9.防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
10.安裝—電動執行器底部的安裝尺寸符合國際標準ISO5211和DIN3337。執行器可以垂直或水平安裝。
11.線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有效滿足各種附加功能要求。
12.智能模塊—采用高度集成，低功耗的MCU和模擬電路控制板。全金屬外部安裝，電機熱源和控制板有效分離，提高了執行器的抗干擾和耐熱性。
13.閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化(智能調節型)。
14.相序自動化調整—智能執行器自動連接到三相電源相序。

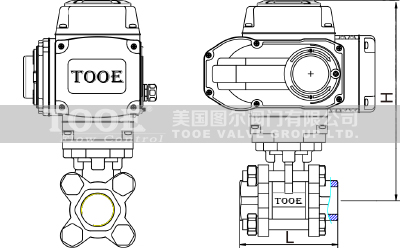

三片式電動螺紋球閥尺寸

DN	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"	2 1/2"	3"	4"
L	60	72	82	90	112	120	145	185	210	268
H	148	148	148	164	184	195	197.1	222.5	233	241
