法蘭浮球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭浮球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

1. 法蘭浮球閥概述
2. 法蘭浮球閥參數
3. 法蘭浮球閥原理
4. 法蘭浮球閥尺寸

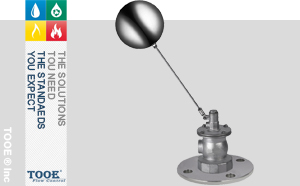

法蘭浮球閥概述

法蘭浮球閥由曲臂和浮球等部件組成，可用來自動控制水塔或水池的液面高度。閥門具有保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且開閉緊密不漏水等特點。

法蘭浮球閥參數

公稱通徑：DN15-DN200		閥體材質：不銹鋼，黃銅
公稱壓力：≤1.0Mpa		閥桿材質：不銹鋼
適用溫度：-10℃~90℃		浮球材質：不銹鋼
適用介質：清水		傳動方式：液位自控
連接方式：法蘭連接		閥門類型：液位可調/液位不可調
設計標準：QB/T1199-1991 ；BS 1212		測試標準：MSS SP-110 ；EN12266
壁厚標準：ASME B16.34		螺紋標準：ISO228 ；BS21

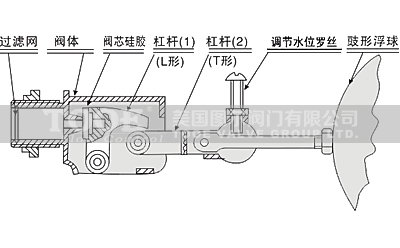

法蘭浮球閥原理

當水箱水位低時，浮球閥隨水位降低，通過固定浮球的連桿帶動閥體內的活塞往外拉，使閥體和活塞之間產生空隙，能夠使自來水進入水箱。當水箱水位到達設定的高度位置時，浮球隨水位上升所產生的力通過連桿把閥體內的活塞往閥體內推，當浮球的浮力超過自來水的壓力時，隨即密封橡膠墊圈的活塞與閥體內的出水口被頂緊密封。

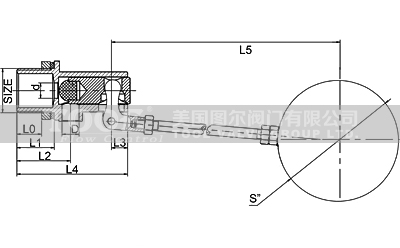

法蘭浮球閥尺寸

SIZE	L0	L1	L2	L3	L4	L5	d	D	S"
1/2"	13	22	30	10	65	250	7	8.5	100mm
3/4"	13	22	31	10	65	250	8	10	100mm
1"	19	30	42	15	89	350	13	13	135mm
1 1/4"	22	31	43	15	89	380	13	13	150mm
1 1/2"	27	36	53	22	110	450	21	21	220mm
2"	30	39	61	22	120	450	27	27	250mm
2 1/2"	31	42	84	26	150	580	38	38	300mm
3"	34	48	98	26	170	620	47	47	380mm
4"	40	56	113	26	195	620	60	60	380mm

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭浮球閥"產品。
